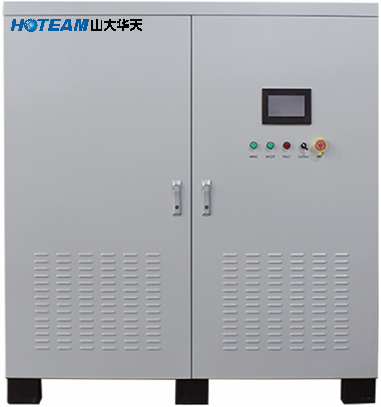

产品概述



  光储充一体机是一种集成光伏发电、储能与充电功能的综合性能源设备。它通过整合储能变流单元与光伏MPPT控制单元，实现对光、储、充系统的协同运行。设备可选配内置的EMS能源管理系统，依据定制策略进行统一调度与智能管理，从而提升能源利用效率、降低用能成本、增强电网稳定性，是一种低碳环保、高效可靠的绿色能源解决方案。







  技术特点





  1、支持四象限运行，实现能量双向灵活流动，适配50Hz/60Hz电网，全自动切换。





  2、输出功率因数在-0.8（超前）至+0.8（滞后）范围内连续可调，支持用户自定义无功补偿策略。





  3、采用先进交错控制技术，显著降低纹波电流，有效延长电池使用寿命。





  4、可选配内置EMS智能管理系统，支持策略定制，实现运行模式的自主优化与智能调控。





  5、配备彩色触摸屏，支持中英文界面切换，集成显示与控制功能，关键数据一目了然，操作直观便捷。















光储充一体机包含:光伏MPPT控制单元+储能变流单元+EMS管理系统[选配]





光伏板通过汇流箱汇流后，接到光储充一体机的光伏MPPT控制单元光伏输入端，经储能变流单元逆变后连接至国家电网。光储充一体机提供多种通讯接口，用户可自行提供上位机软件对设备进行远程控制，也可选配内置EMS机型，内置EMS的机型可以定制多种应用逻辑，现提供2种参考运行逻辑如下:





例1.厂区变压器为250KW，配置400KW光储充一体机进行变压器扩容，优先等级为:光伏→250KW变压器→电池。





a)放电截止电压<电池电压<浮充电压(不满电)，当负载功率>200KW[变压器250KW，预留负载变化余量]，防逆流跟随200KW以上负载(负载-200KW)。





b)电池电压=放电截止电压，储能变流单元恒压放电模式下采用a)的防逆流模式。





c)电池电压=浮充电压，储能变流单元防逆流进行正常的负载跟随。





   例2.自定义光伏、电池、网电的用电优先级





d)设置电池浮充电压<MPPT控制单元充电的浮充电压，MPPT控制单元充电到设置的浮充电压后，优先把太阳能板的能量送入电网。当电池电压<MPPT浮充电压时，太阳能电池板优先给电池充电(优先级可更改)。





e)当电池电压=储能变流单元放电截止电压，储能变流单元保持最低电池电压恒压放电，负载更多的用电从市电获取。

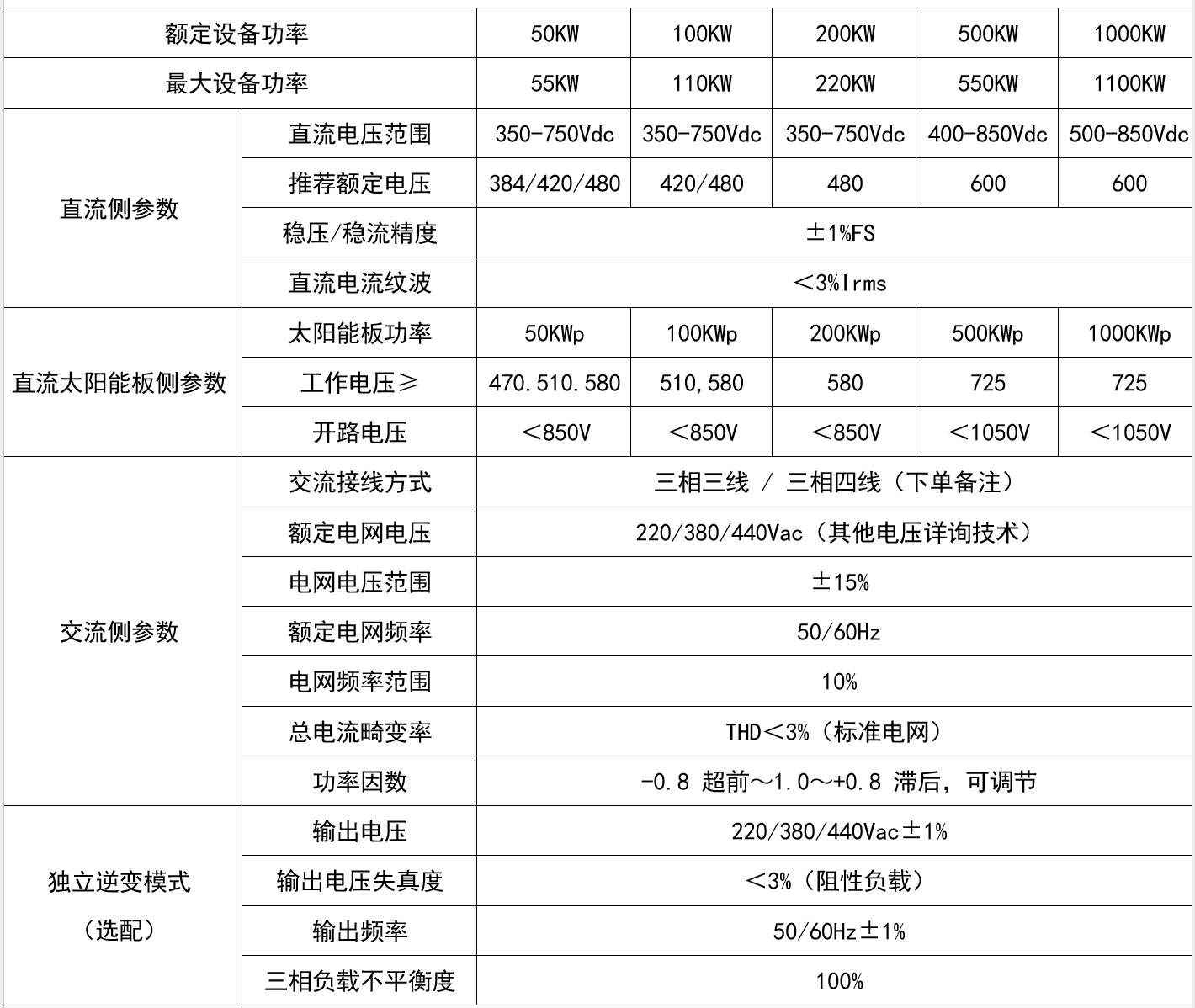

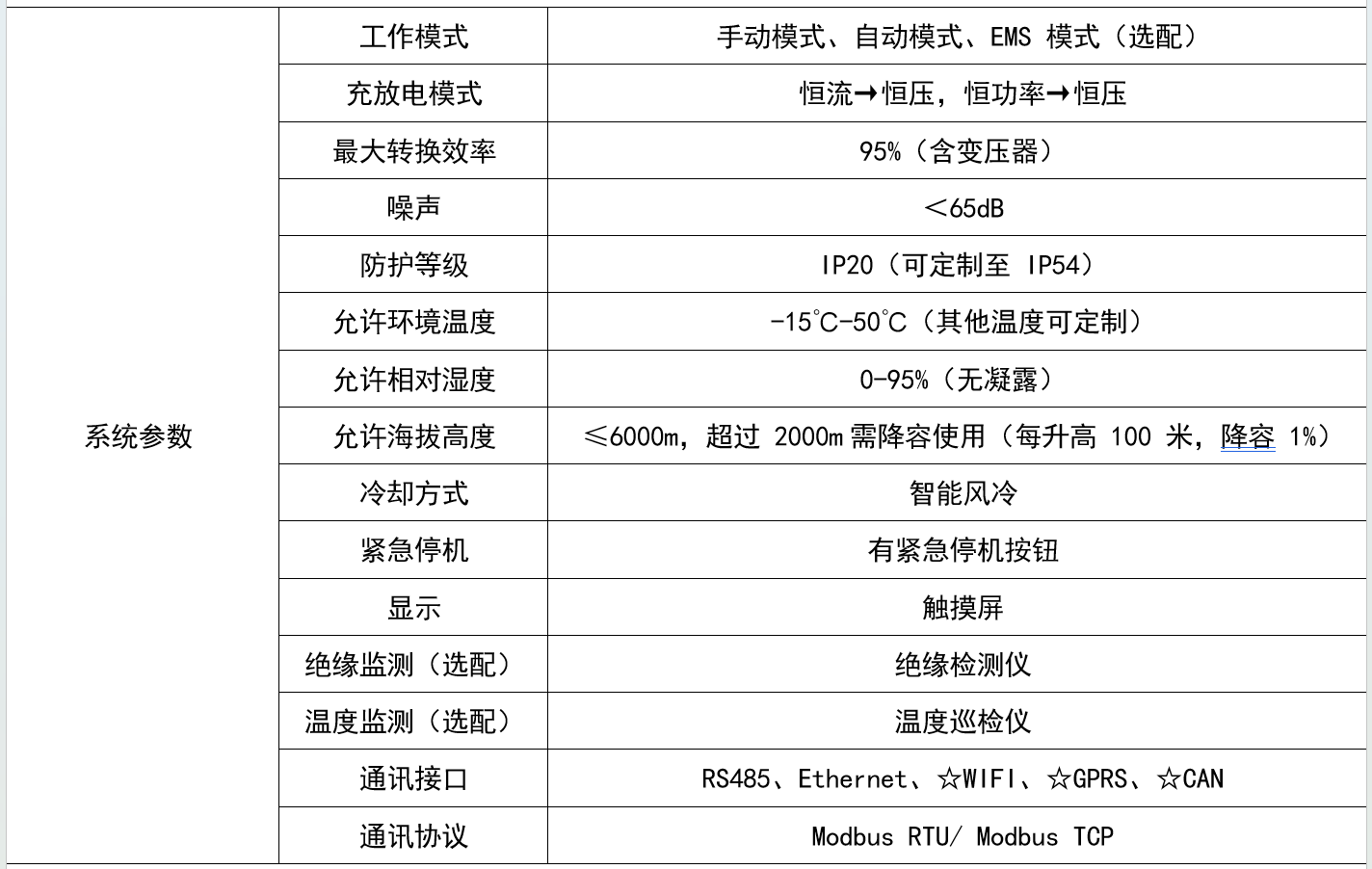

光储充一体机技术规格表
