01-产品概述

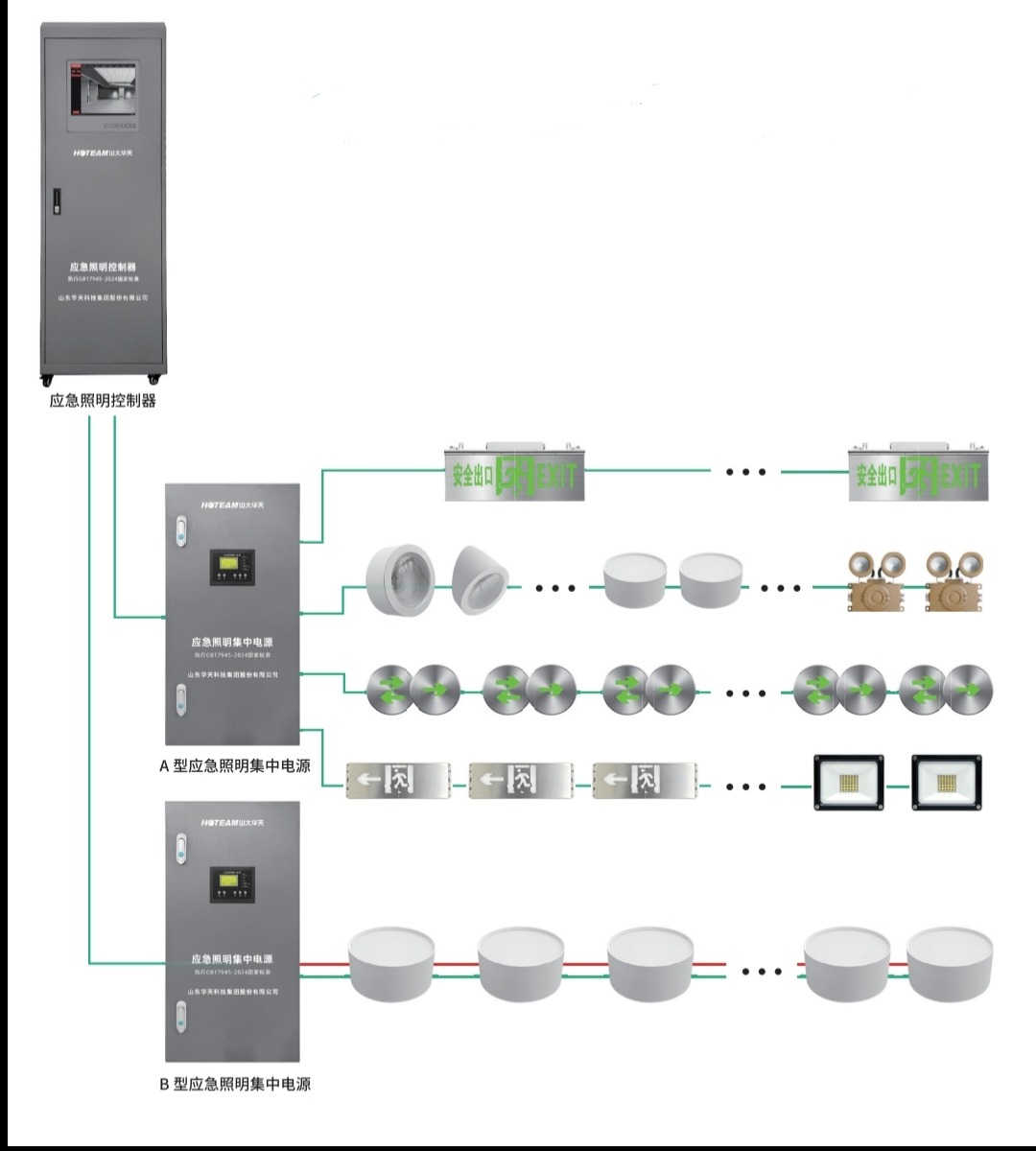

集中电源集中控制型系统由应急照明控制灯、应急照明集中电源、集中电源集中控制型消防应急灯具及相关附件组成。
该系统是华天科技集团研发的新一代智能系统，具有高智能、多功能、可靠性强、适应性广等特点， 广泛应用于轨道交通、城市基建、医疗卫生、文化体育、商业综合体、现代人居等领域。
大空间建筑通道复杂，静态、固定的疏散指示已无法满足火灾时安全可靠疏散的需求，这类指示无法根据火势、烟雾走势等实时信息灵活调整指引方向。要实现快速安全疏散，需引入动态疏散理念，依据实时火灾信息，及时调整并优化疏散路径。
该系统基于智能网络技术，实时监控系统内电源、配电箱、应急标志灯及应急照明灯的工作状态， 可与火灾自动报警系统实现联动，获取火灾报警信息，配合自有专利技术，根据报警信息，实时计算最优疏散路径，自动改变标志灯指向，为人员疏散提供科学、精准的动态指引，保障现场人员安全撤离。
该系统基于自有专利技术，依靠灯具内部电路实现自动搜索与身份核验，无需人工抄写灯具地址或手动录入系统，彻底规避传统模式中“逐个抄录-手动录入-反复校验”的繁琐流程，配合控制器程序完成灯具自动布局，重构了灯具管理的全流程，大幅减少了人力工作量，提升了系统的规范性与可靠性。
该系统产品符合《消防应急照明和疏散指示系统》(GB17945-2024)、《 消防应急照明和疏散指示系统技术标准》(GB51309-2018)等强制性国家标准要求，经国家消防电子产品质量监督检验中心型式试验检验合格，通过应急管理部消防产品合格评定中心消防产品强制性认证(CCCF认证) , 已获取相应型式试验报告及消防产品认证证书。
集中电源 集中控制型特点
24小时不间断自动巡检
实时掌握系统各电源及灯具状态，确保关 键时刻灯具的可用性，满足现代智能建筑 对消防应急照明的要求。
无极性可任意分支接线方式
灯具供电与通讯采用无极性接线方式并 且可任意分支，可适用两线或四线，提高 了系统连接的便利性与可靠性。
LED 光源，节电环保
应急标志灯与应急照明灯均采用LED光源， 节能环保；标志灯具可进入节电工作模式。 》不间断巡检，维护简便快捷
应急照明控制器可对消防应急灯具进行 巡检，及时发现灯具异常，提醒维护人员 对灯具或线路进行检修。
集中电源供电，便于维护
应急标志灯和应急照明灯由集中电源提 供工作电源，便于维护。
系统应用性广
可同时提供A、B型电源系统解决方案；
A 型电源电压：DC36V/DC48V,
B 型电源电压：AC220V。

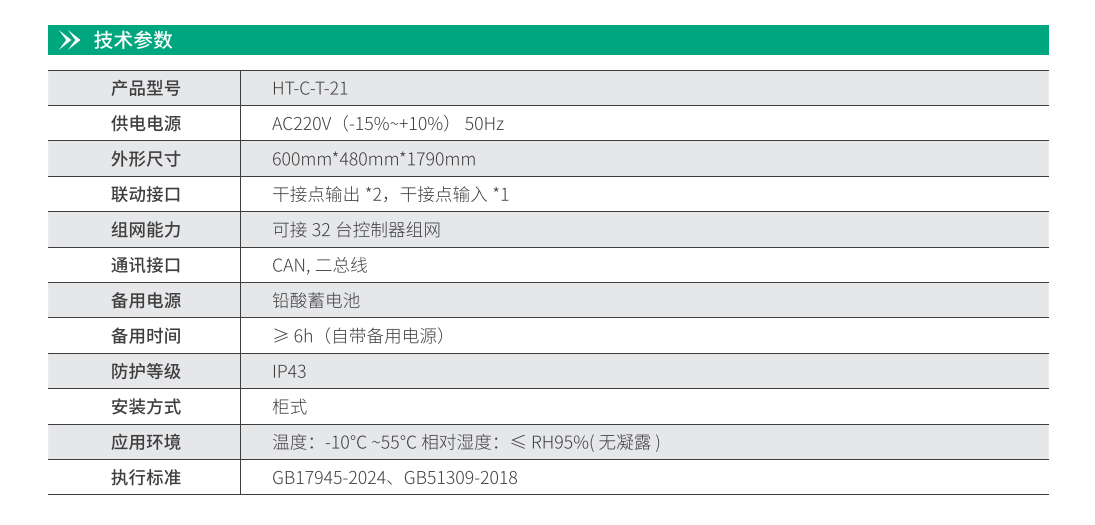

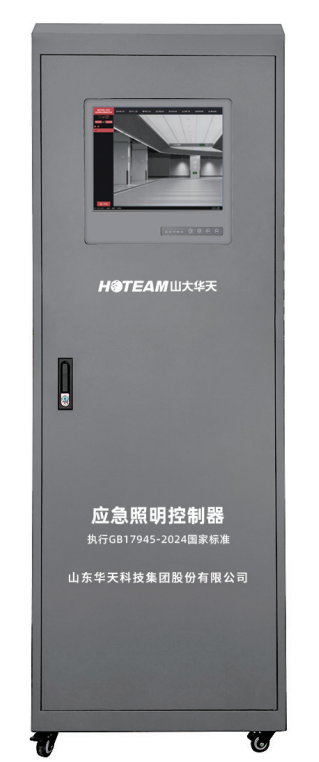

02-应急照明控制器
产品概述
应急照明控制器是对集中控制型消防应急灯具、应急照明集中电源进行综合管理控制的设备，应急照明控制器可以在线实时的监控各个灯具、集中电源、配电装置的工作状态和故障类型及所处位置，并作出相应的报警和记录。当现场发生险情，火灾报警控制器将火警信号通过串口、干接点等方式，将火警信息传送至应急照明控制器，应急照明控制器接收信息并做出响应使整个消防应急和照明疏散指示系统进入应急状态，引导人员疏散至安全地点。
功 能 特 点
人性化图形监控界面，智能控制，维护简便快捷： 设备图标清晰明了，设备状态实时可视化呈现，关键运行参数一键可查。
管理人员可在界面直观观察设备分布情况和工作状态，可通过设备图标对设备进行状态查询、设备控制、疏散方案调整等多项操作，方便维护与检修。
智能路径算法： 自有专利算法，准确快速计算逃生路线智能，出现火警时快速计算，引导正确逃生。
与火灾报警系统联动，火灾信息输入快捷： 应急照明控制器通过标准的串行接口或网口与火灾报警系统 (FAS) 主机连接，接收火灾位置信息，可自动生成针对每个报警点的最佳疏散路径，也可根据预设方案对火灾报警进 行响应。
系统兼容，组网便捷： 集中区域兼容型主机，满足多类型，长距离的组网需求。界面与操作保持一致，无需进行二次学习，方便高效。
通讯兼容： 控制器兼容多种通讯协议，满足串口、网络通讯，高效应应对现场多样的通讯距离要求，多元化的监控系统架构。

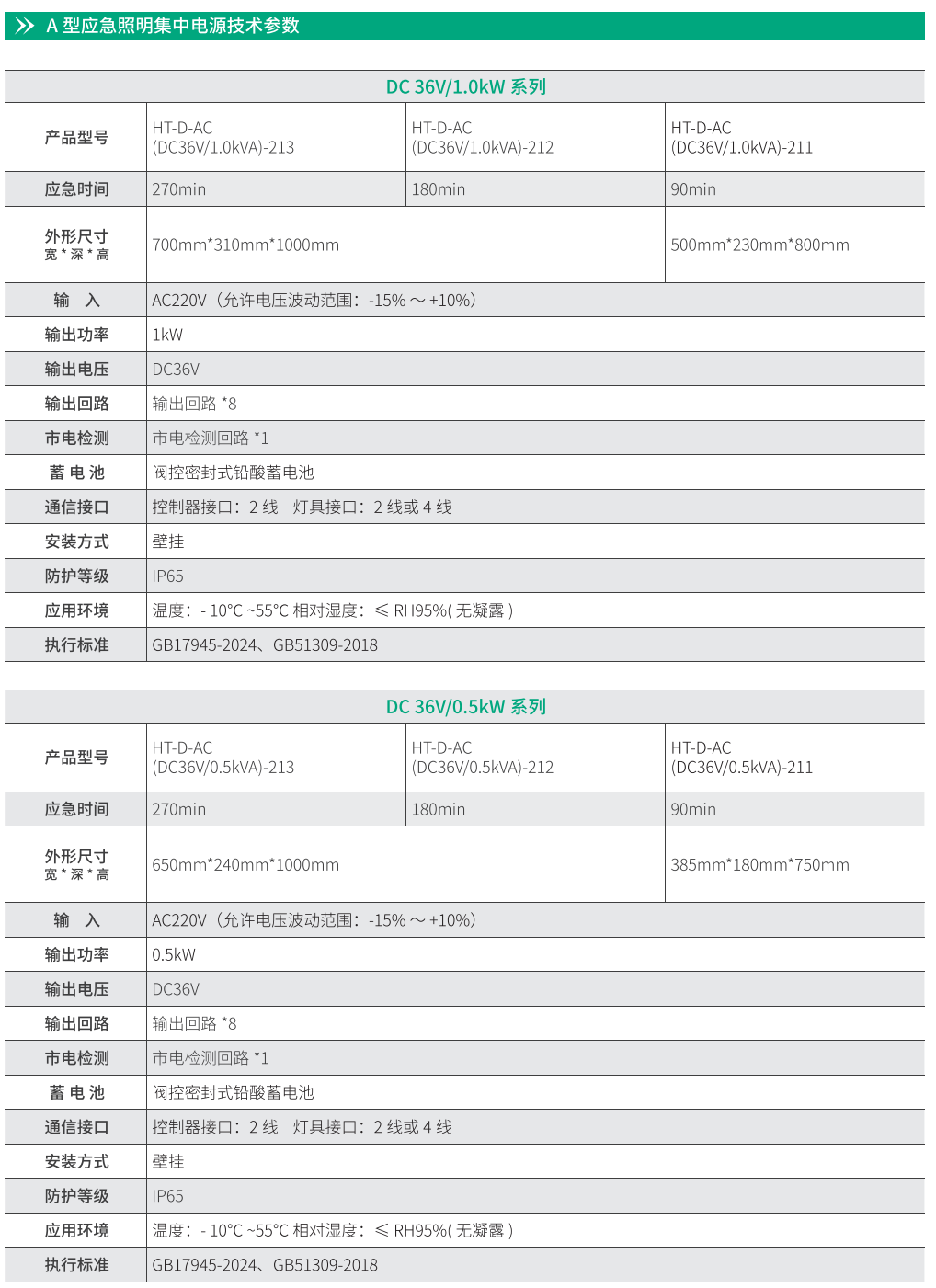

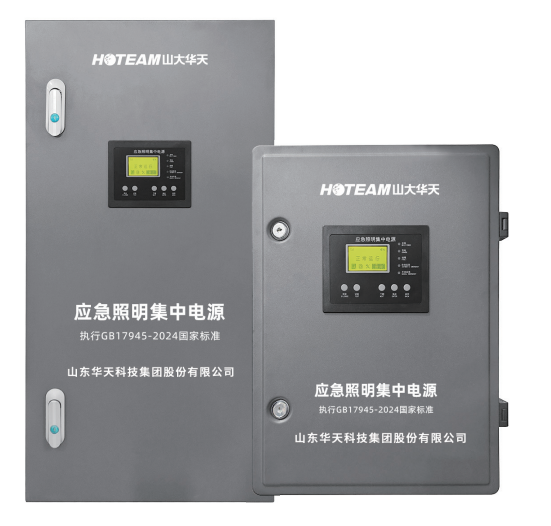

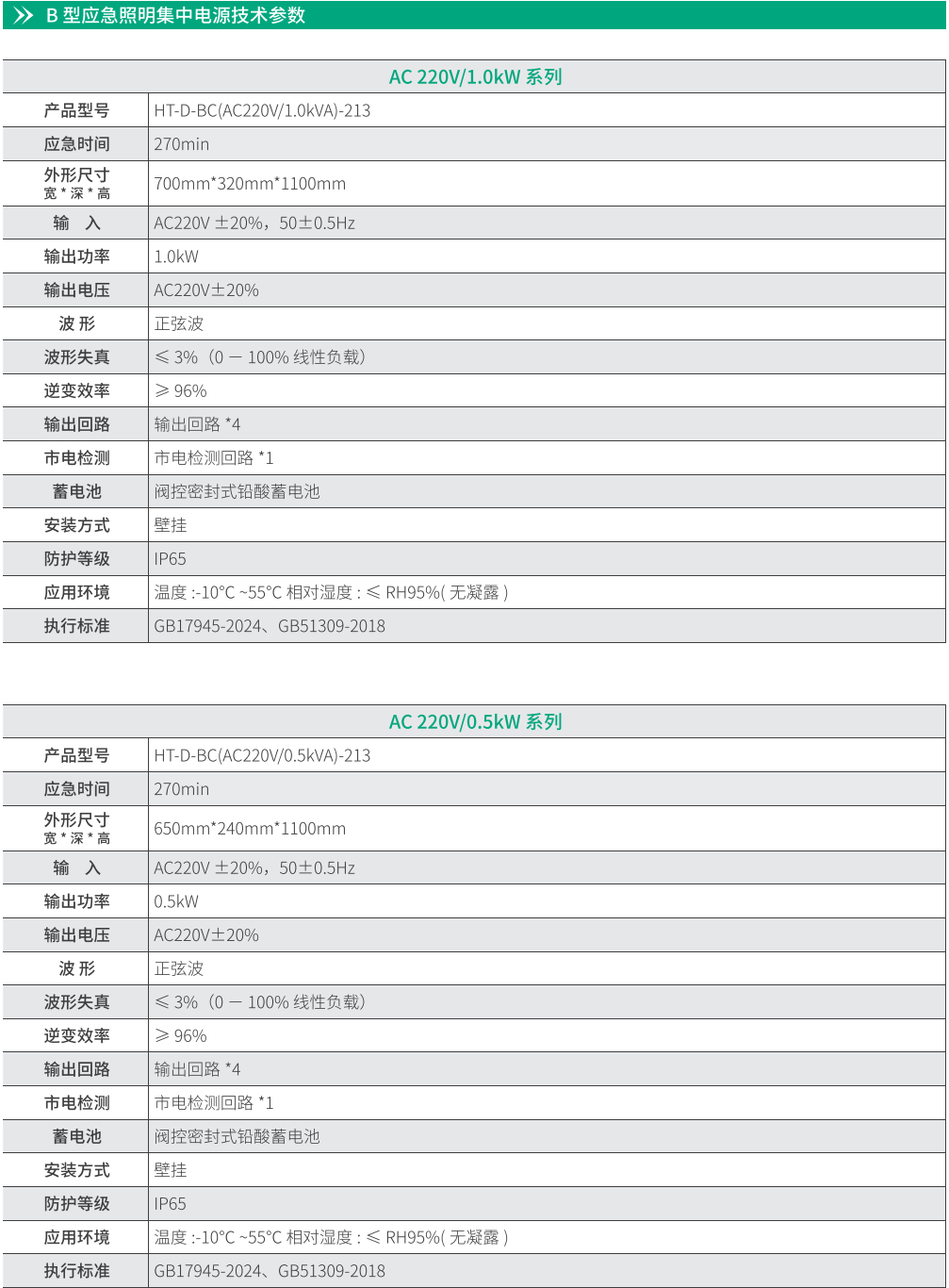

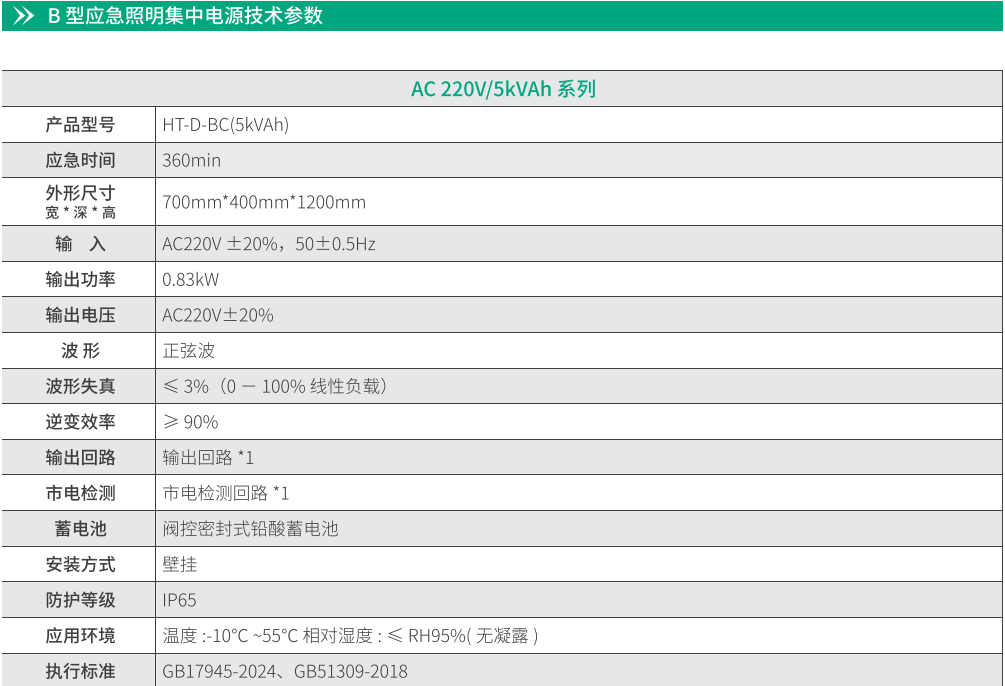

03-应急照明集中电源
产品概述
应急照明集中电源是消防应急照明疏散系统的核心配电设备，集供电、充电、通信及控制功能于一体。该设备 通过实时监测集中控制型消防应急灯具的运行状态，并与应急照明控制器建立双向通信，将灯具工作参数(如 电压、电流、故障状态等)上传至控制器，接收控制器的指令信号。同时具备市电状态检测功能，可在市电异 常时自动触发应急模式，快速联动灯具完成点亮、熄灭等动作切换，确保紧急情况下疏散照明系统的可靠运行。
04-消防应急疏散标志灯具

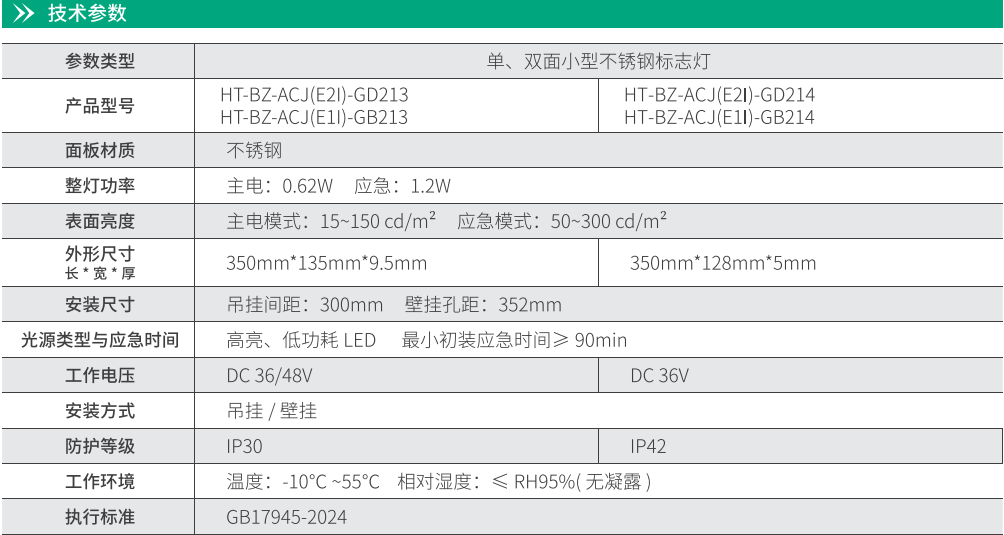

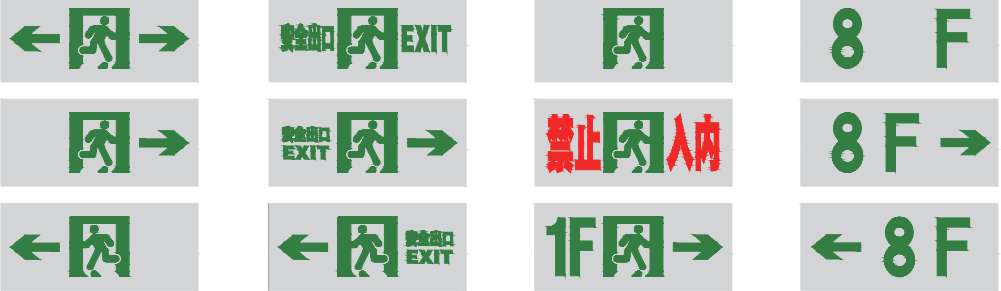

小型不锈钢标志灯
产品选型

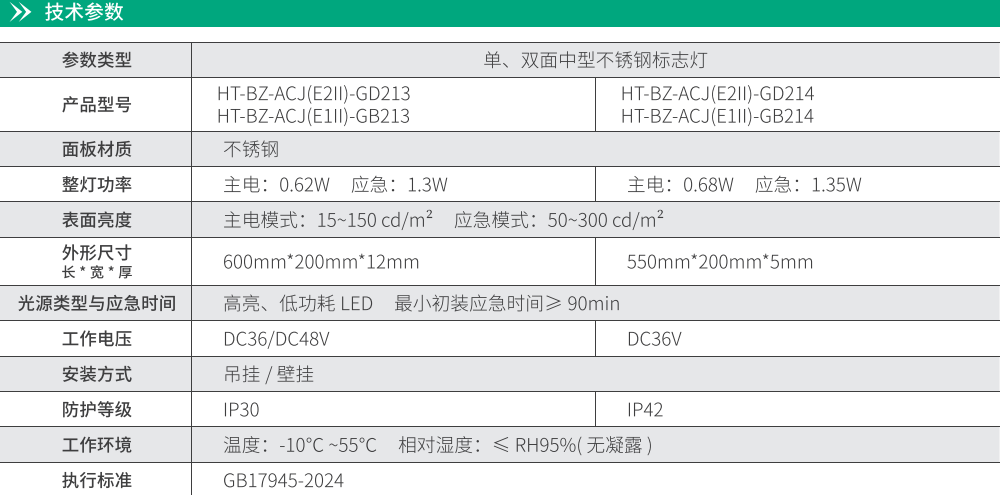

中型不锈钢标志灯

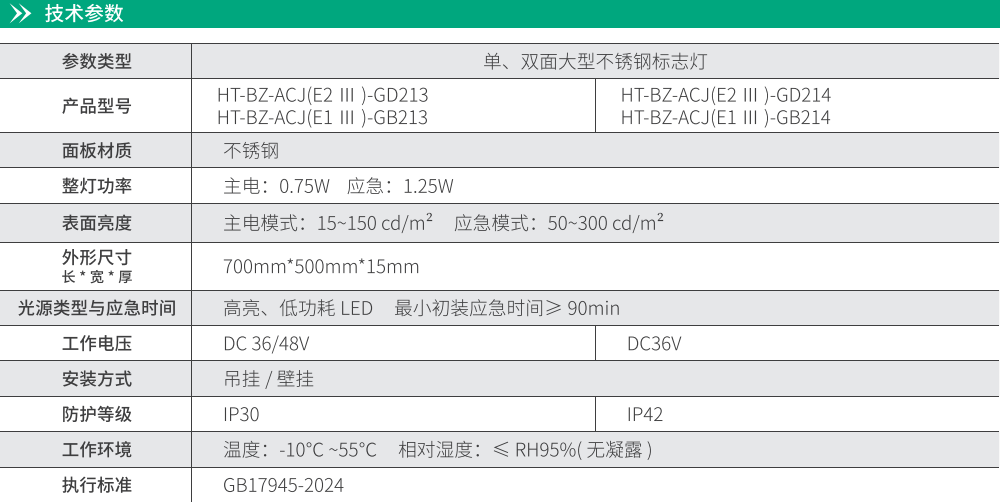

大型不锈钢标志灯

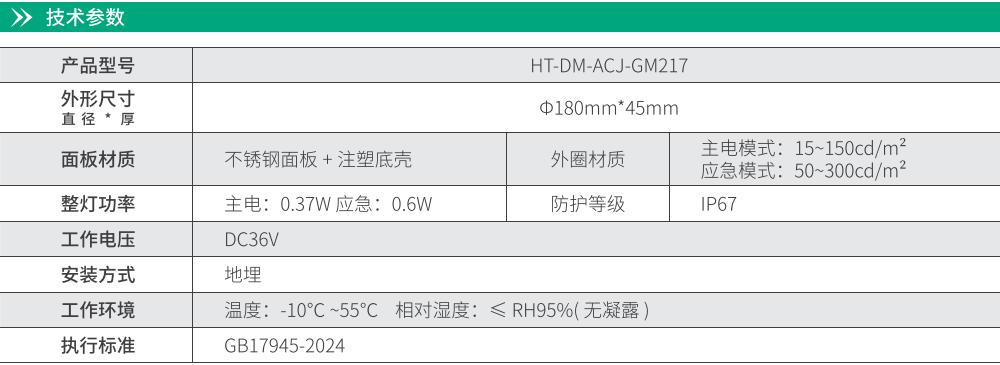

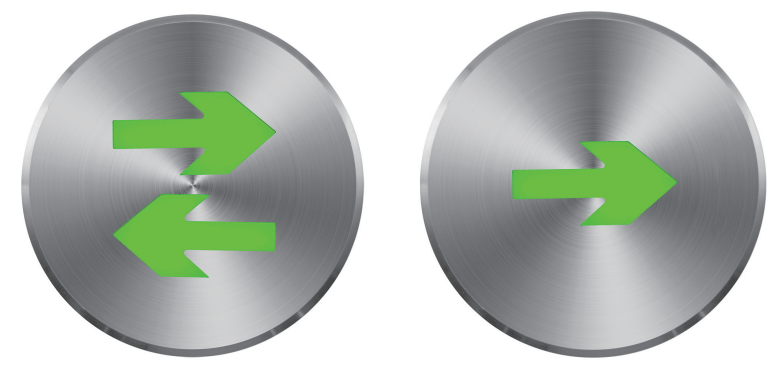

地埋灯具
外观尺寸
05-消防应急照明灯具

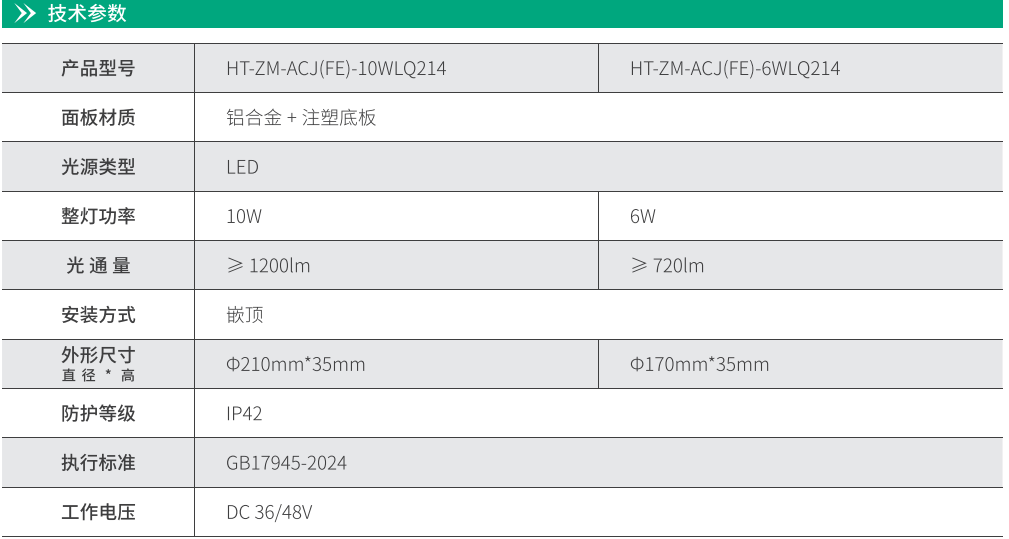

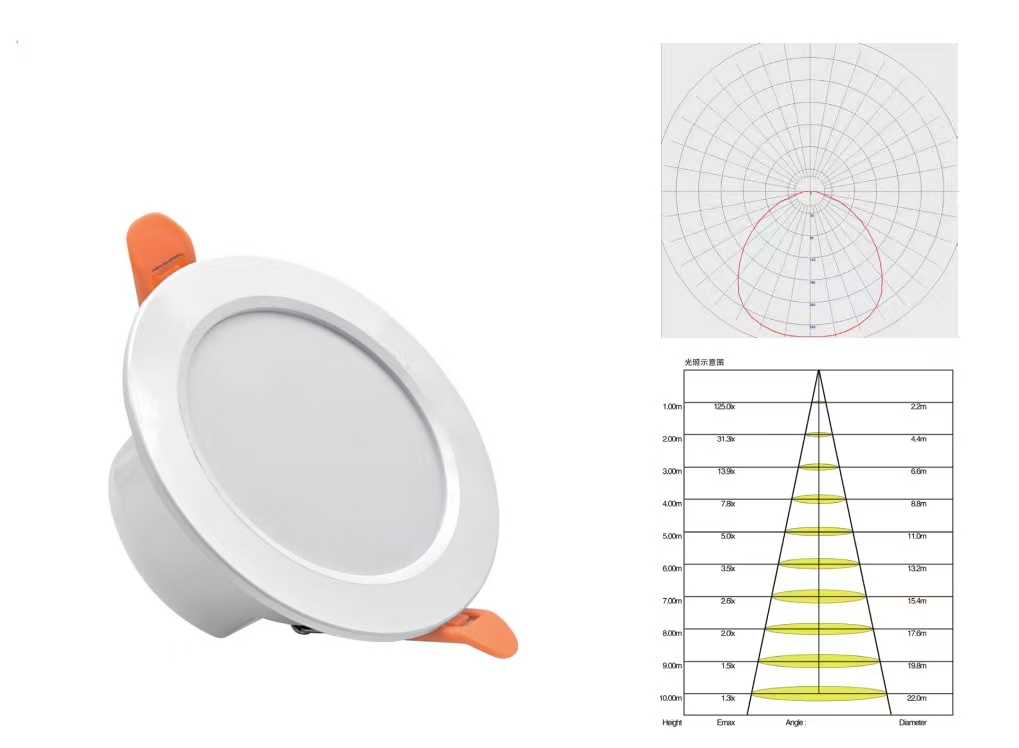

嵌入式筒灯

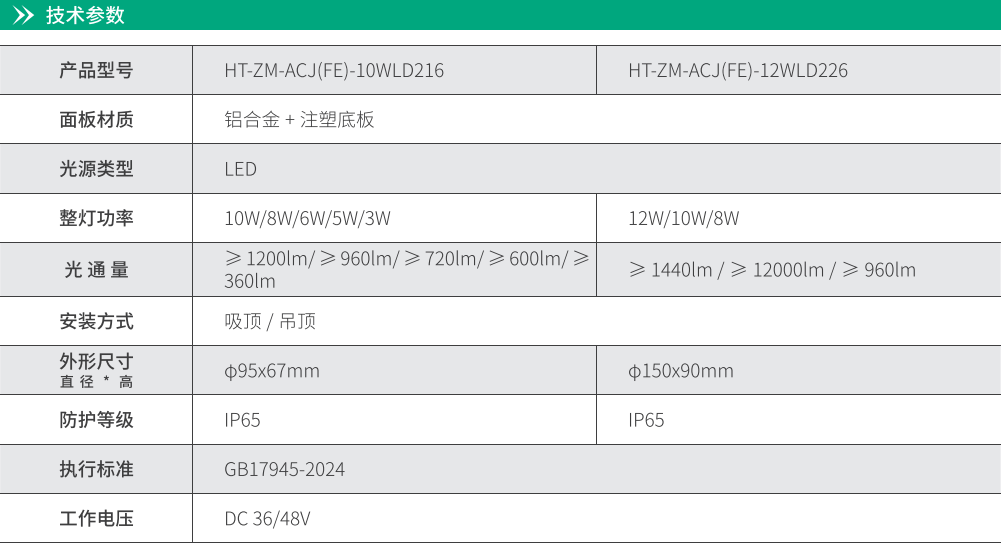

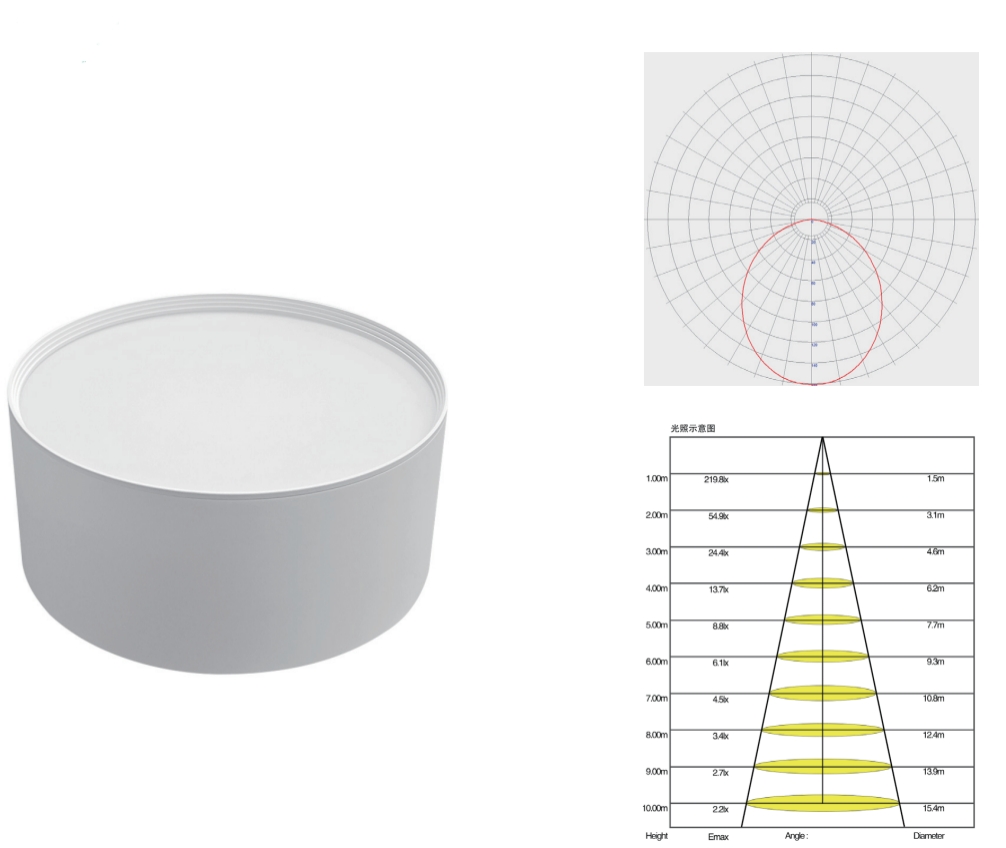

明装筒灯

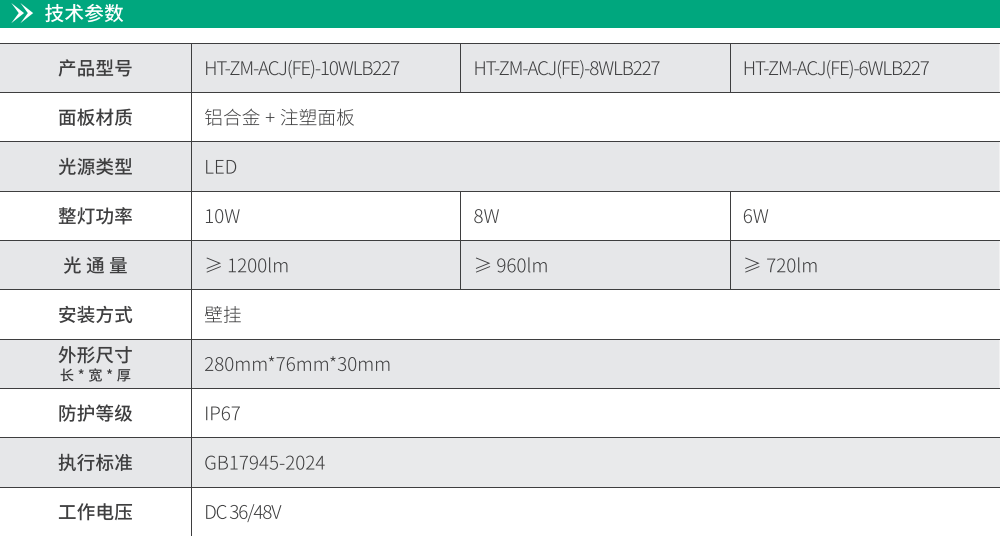

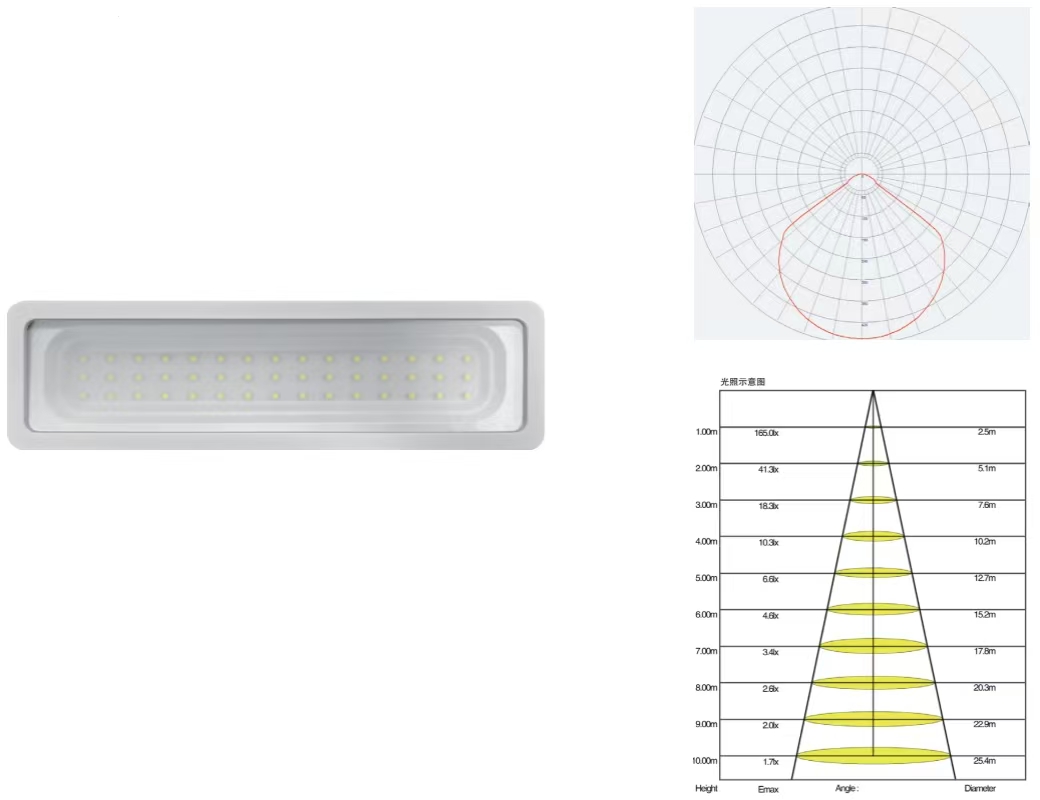

壁挂照明灯

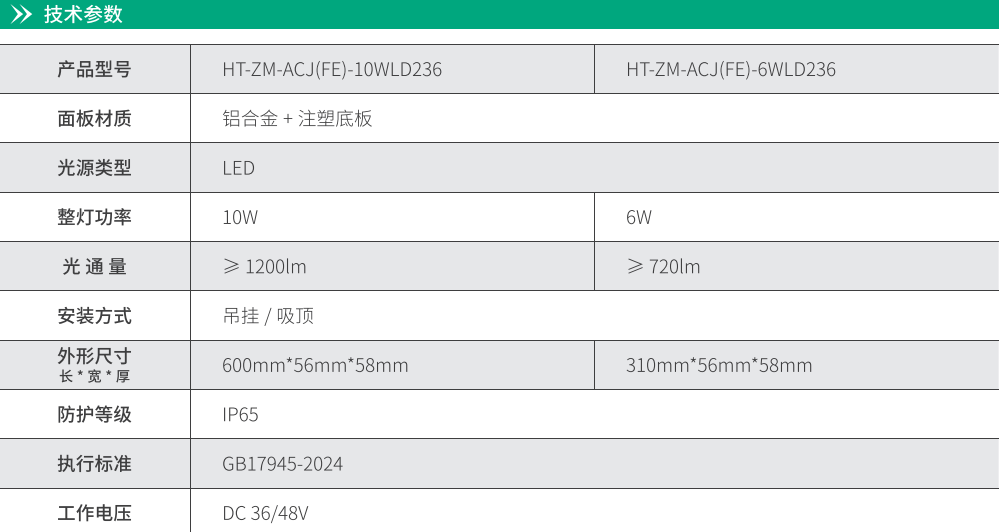

吊挂照明灯
壁挂照明灯

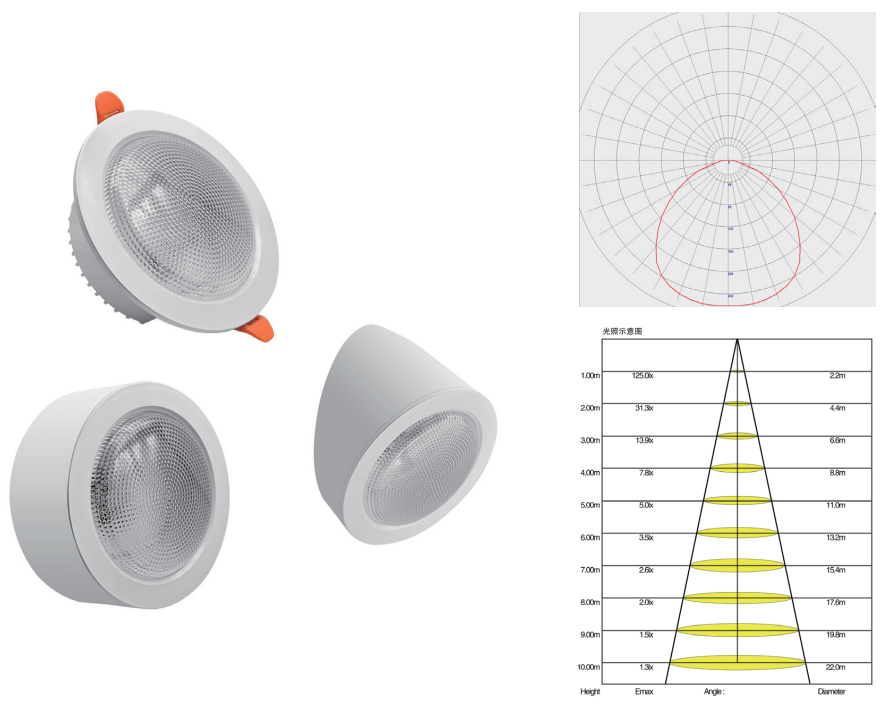

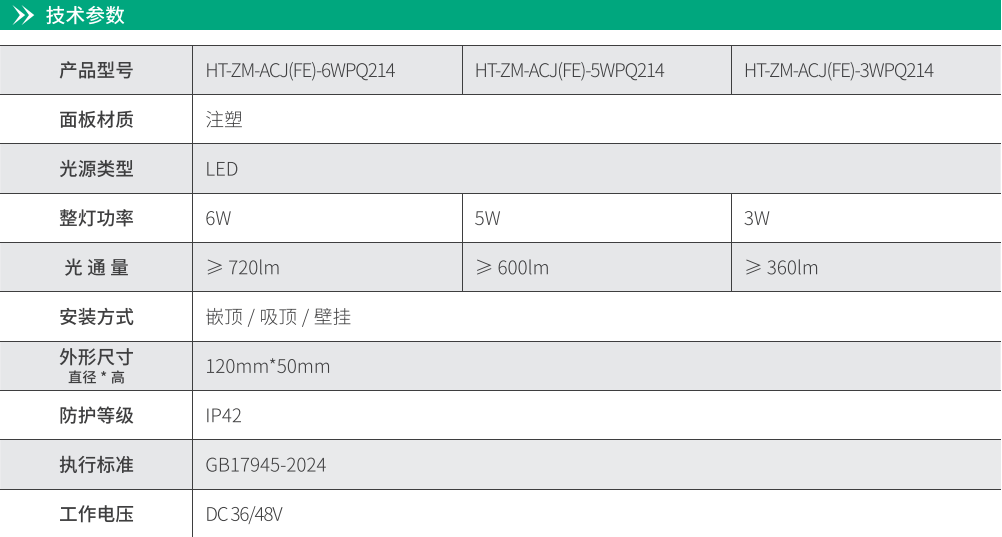

三合一筒灯
06-行业专用灯具

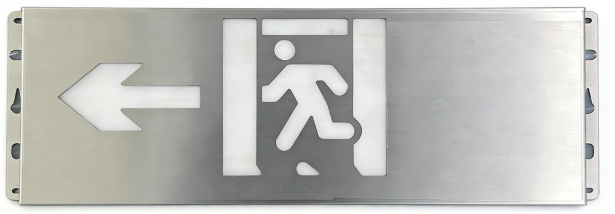

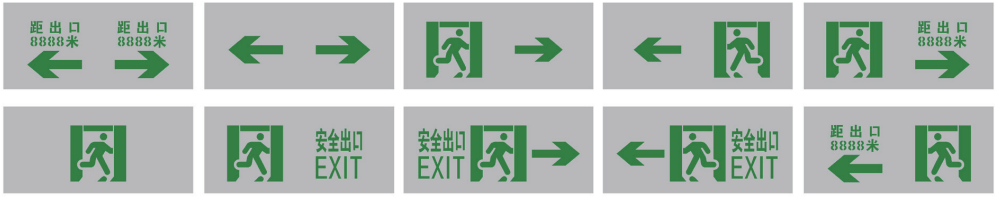

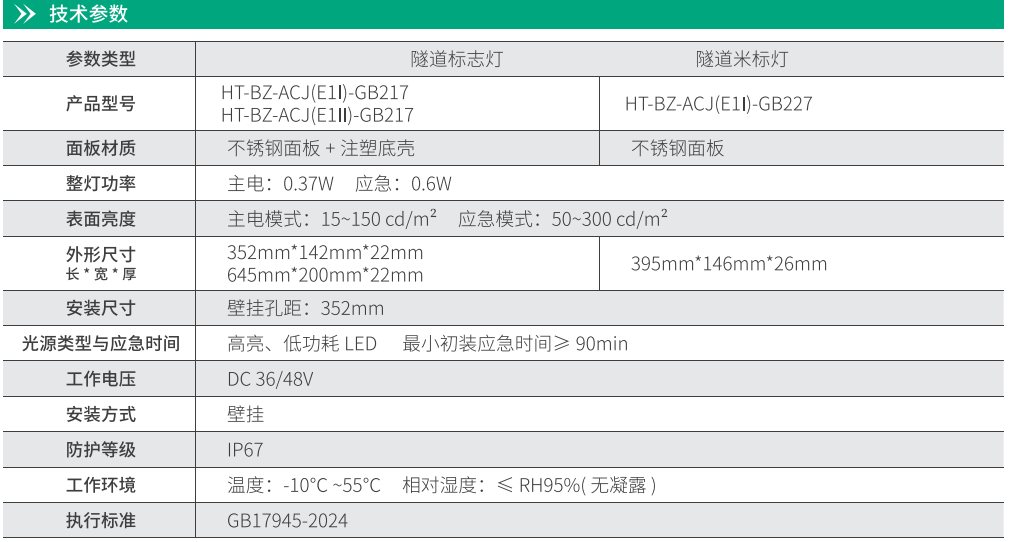

高防护隧道灯--应急标志灯
产品选型

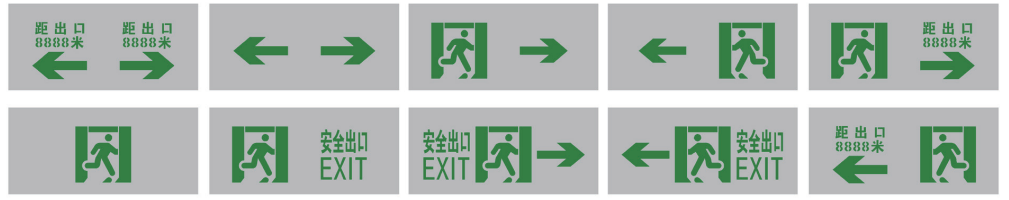

防爆标志灯具
产品选型

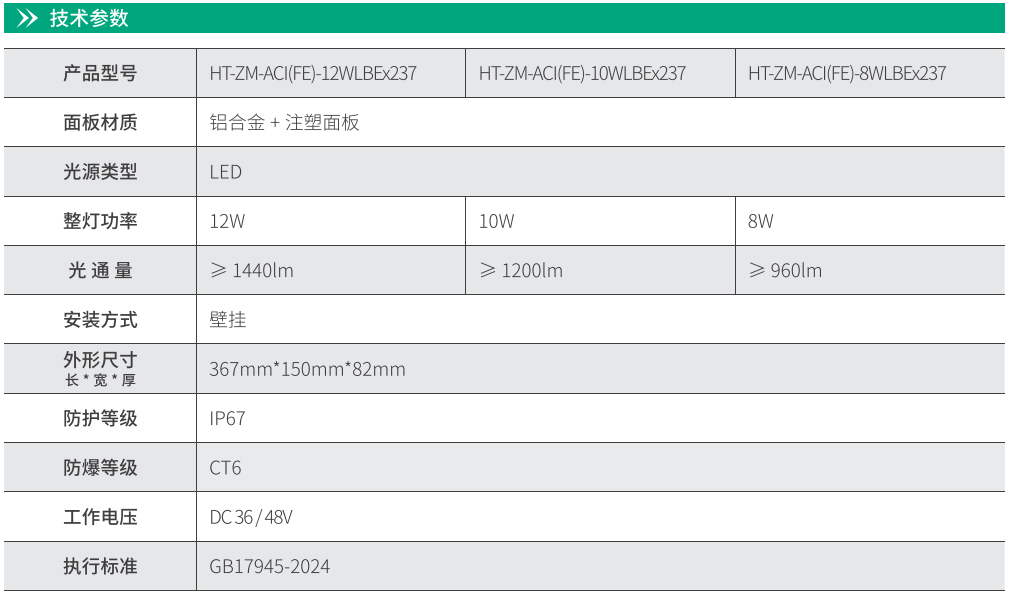

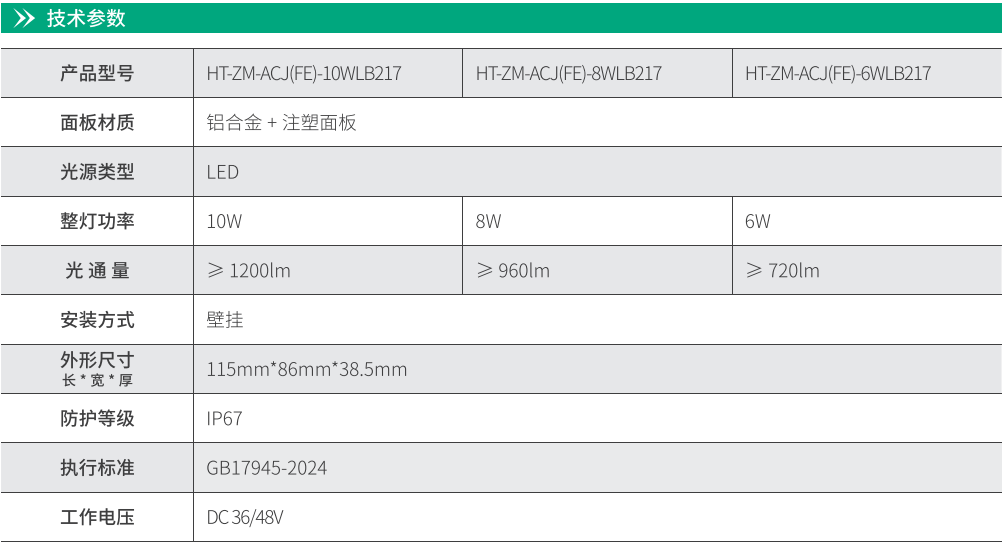

壁挂照明灯

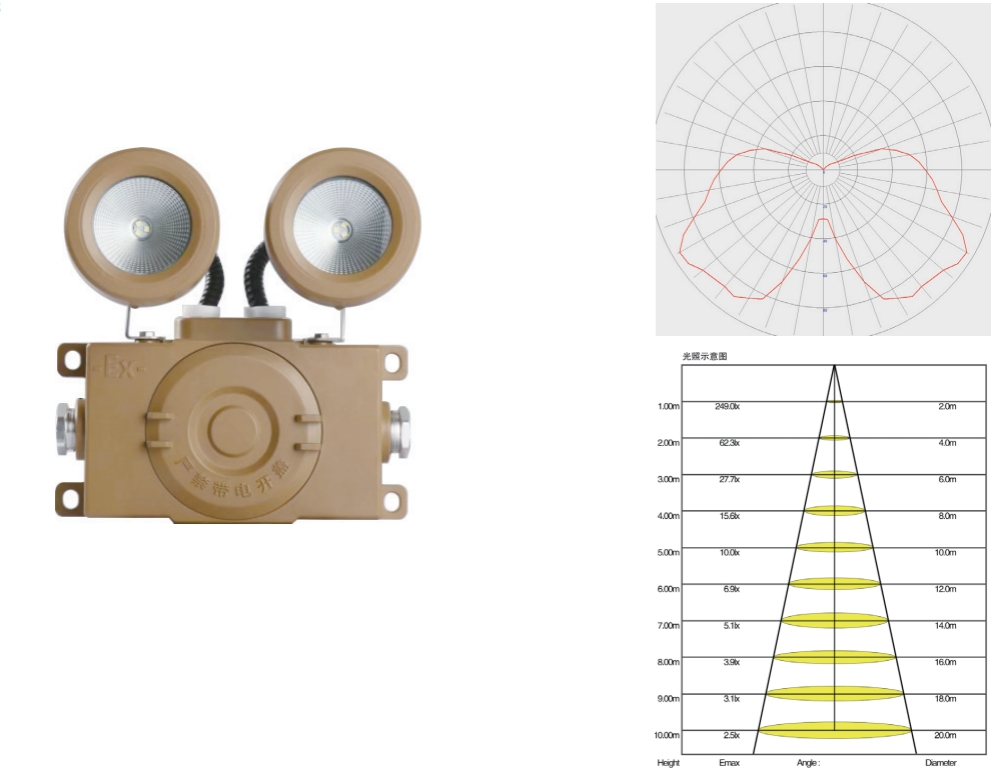

壁挂防爆双头灯

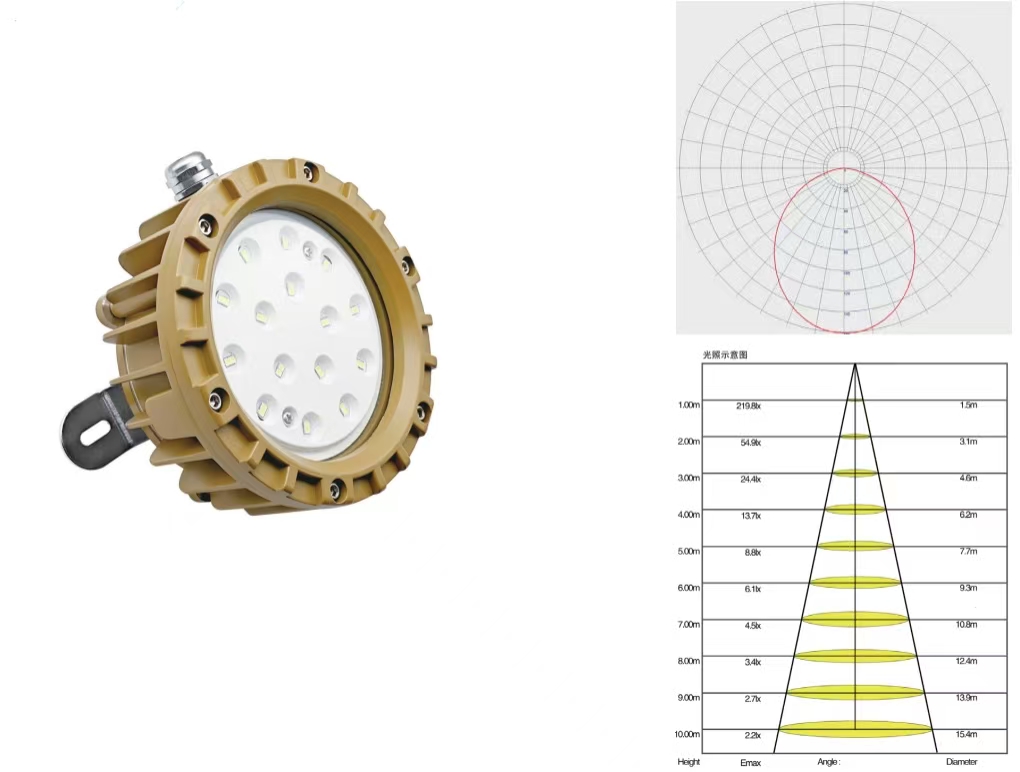

防爆吸顶灯
07-应用领域及解决方案
应用领域
应急照明控制器设置
设置于消防控制室内；无消防控制室的，应设置在有人值班的场所；
任一台应急照明控制器控制灯具的数量不应大于3200盏。
应急照明集中电源设置
设置于值班室、设备机房、电气管道井、弱电间、配电间或竖井内；
长距离隧道宜设置在隧道供电点附近；
单层多防火分区的每个防火分区配电间或竖井内；
多层建筑可若干层设置一台集中电源；
集中电源额定输出不应大于5KW;
设置在电气竖井中的集中电源额定输出功率不应大于1KW;
集中电源的输出回路不应超过八路。
消防应急标志灯具的设置
下列部位或场所应设指示出口的消防应急标志灯：
建筑物内的安全出口；
多层、高层建筑中各楼层通向疏散楼梯间或防烟楼梯间前室的门口；
公共建筑室内最远点至房间疏散门距离超过15m的房间出口；
下列部位或场所应设置指示疏散方向的消防应急标志灯：
疏散走道拐弯处；
地下室疏散楼梯间；
超过20m的直行走道、超过10m 的袋型走道；
人防工程；
避难间、避难层及其他安全场所；
设置在疏散走道的侧面墙上时，高度宜底边距地1m 以下，标志灯设置间距 不应大于10m;
在地面设置时，设置间距不应大于3m;
人员密集场所的疏散出口、安全出口附近应增设多信息复合标志灯具。
消防应急照明灯具的设置
设置于建筑物内的疏散走道、楼梯间、防烟楼梯间前室、消防电梯间及其前室、 合用前室和避难层(间);
配电室、消防控制室、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、 自备发电机房、电话总机房以及发生火灾时仍需坚持工作的其它房间；
无自然采光或夜间使用的公共场所及公共场所内流动人员数不少于5人的房间；
寄宿制幼儿园和小学的寝室、老年公寓的房间、医院的病房和监护室等需要救援人员协助疏散的场所；
室内步行街、隧道两侧、人行横通道和人行疏散通道等人员密集场所；
照明灯照度设计应满足GB51309《 消防应急照明和疏散指示系统技术标准》规定。
设有火灾自动报警系统的住宅类项目智能疏散系统应用图例
应用场所
GB51309 中要求设有火灾自动报警系统的住宅类项目
系统特点
系统类型为集中电源集中控制型/自带电源集中控制型。
系统由应急照明控制器、应急照明集中电源装置/应急照明配电箱、集中控制 型消防应急灯具等组成。
应急照明控制器放置于24h 有人值班场所。
应急照明集中电源/应急照明配电箱安装在对应楼层配电间，采用集中与分散 结合供电方式给终端应急灯具供电。
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏散指示方案(可选)。
各类公建、人员密集场所智能疏散系统应用图例
应用场所
GB51309《 消防应急照明和疏散指示系统技术标准》中3.1.2要求设置消防控 制室的场所(各类公建、商场、医院、学校、办公楼、展览中心等人员密集场所)。
系统特点
系统类型为集中电源集中控制型。
系统由应急照明控制器、应急照明集中电源和集中电源集中控制型消防应急灯具等组成。
应急照明控制器放置于消防控制中心(消防控制室)。
应急照明集中电源安装在各楼层配电间，采用分散式供电方式给终端应急灯具供电：
一般场所选用A 型应急灯具，局部空间大于8米应选用B 型灯具；
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏散指示方案。
城市轨道交通、隧道、地下管廊项目智能疏散系统应用图例
应用场所
城市轨道交通、隧道、地下管廊等项目
系统特点
系统类型为集中电源集中控制型。
系统由应急照明控制器、应急照明集中电源装置和集中电源集中控制型消防应急灯具等组成。
应急照明控制器放置于对应车站车控室。
应急照明集中电源安装于车站对应位置配电间。
地铁隧道内，配接灯具的范围不宜超过1000m, 配接灯具的范围不应超过一个 区间的1/2。
疏散指示灯沿区间中隔墙两侧每隔10m布置，距离车站与区间分界里程、区间中心分界里程始端1m布置。
安装于隧道内的标志灯具均需满足防护等级IP67 要求。
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏敢指示方案。
