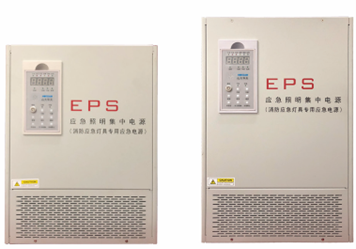

产品概述

采用“模块即整机”的集成化设计理念，结构紧凑，空间适应性强。只需与断路器、蓄电池简单接线，即可快速完成系统搭建，显著缩短部署周期。显示模块支持独立安装，布局灵活。采用高效率SPWM逆变技术，保障优越的供电质量。

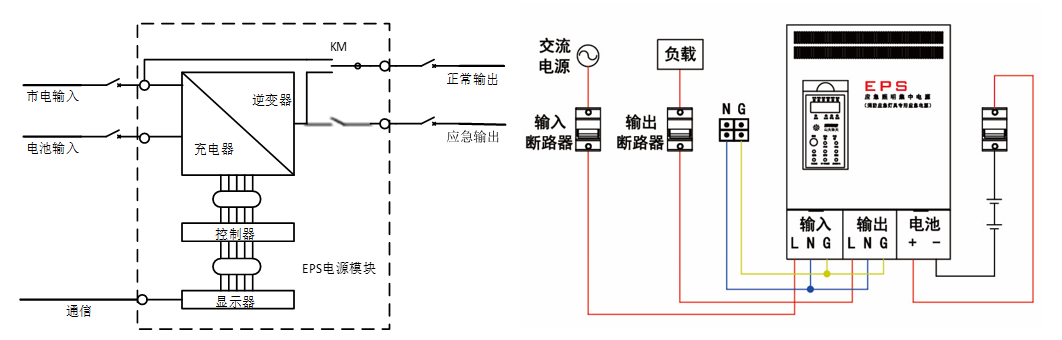

系统构成

模块内部集成控制、逆变、检测、保护、切换等电路及显示组件。

根据模块接线端子图连接输入、输出、电池等断路器及蓄电池组，构成完整的应急电源系统。

设备处于“自动”运行状态时，如果市电输入在正常范围内，模块内切换装置将输出市电；同时，市电经充电器对蓄电池充电。当市电中断或异常时，控制器启动逆变器，同时切换装置将逆变器投切输出，电池组的直流电经过逆变器变换为交流电供给应急输出负载。

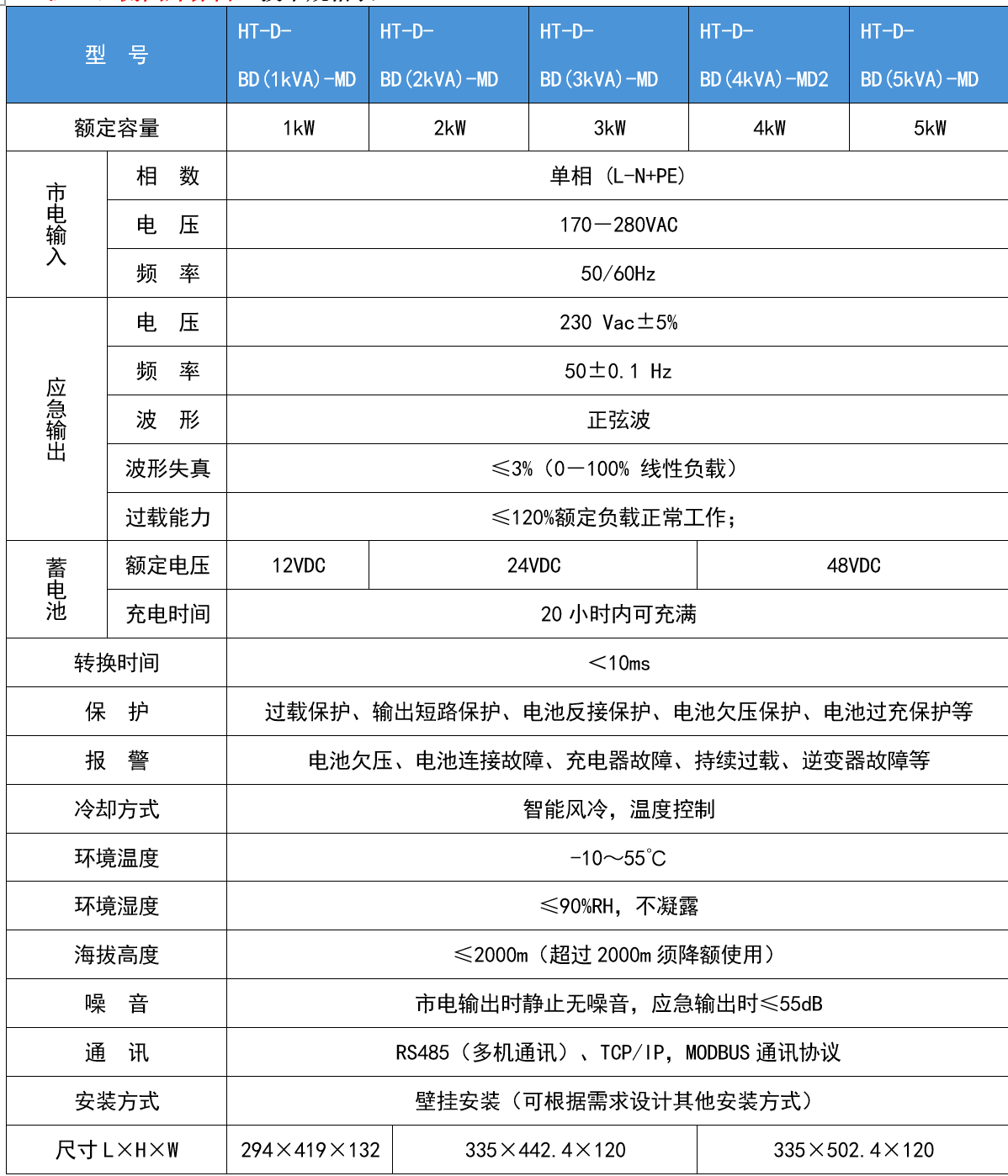

技术参数
