检测原理

随着工业领域的发展，采用直流供电的用电设备与工业设备日益增多，其直流系统常以不接地（IT）方式运行，即正极与负极均不直接接地。为确保此类系统的安全运行，必须对正、负极对地绝缘电阻进行持续监测。直流绝缘监测模块能够实时在线监测不接地直流系统的绝缘状况，一旦绝缘电阻低于预设阈值，即发出预警或报警信号。该产品广泛应用于储能直流系统、变电站直流屏、UPS供电系统、光伏直流系统及其他直流电网等场合，是保障直流电源系统安全稳定运行的关键设备，可有效预防因绝缘性能下降而引发的重大安全隐患。

本模块采用电桥法电路，如图所示。绝缘监测上电后，接地开关K默认处于断开状态。启动绝缘监测功能时，接地开关K闭合。

在自动切换电桥模式下，用户可读取正负极对地总绝缘电阻值 Rp 和 Rn，以及各支路绝缘电阻值。其中，Rp 和 Rn 数据更新周期不超过 17s，支路绝缘电阻值更新周期约为 1 min。

在固定电桥模式下，用户可读取正负极对地电压值 Vp 和 VN，以及各支路漏电流值。Vp 和 Vn 更新周期为 200ms，支路漏电流值更新周期为 1min。

关闭绝缘监测功能后，接地开关K恢复断开状态，此时 Rp、Rn、Vp、VN均变为无效值。

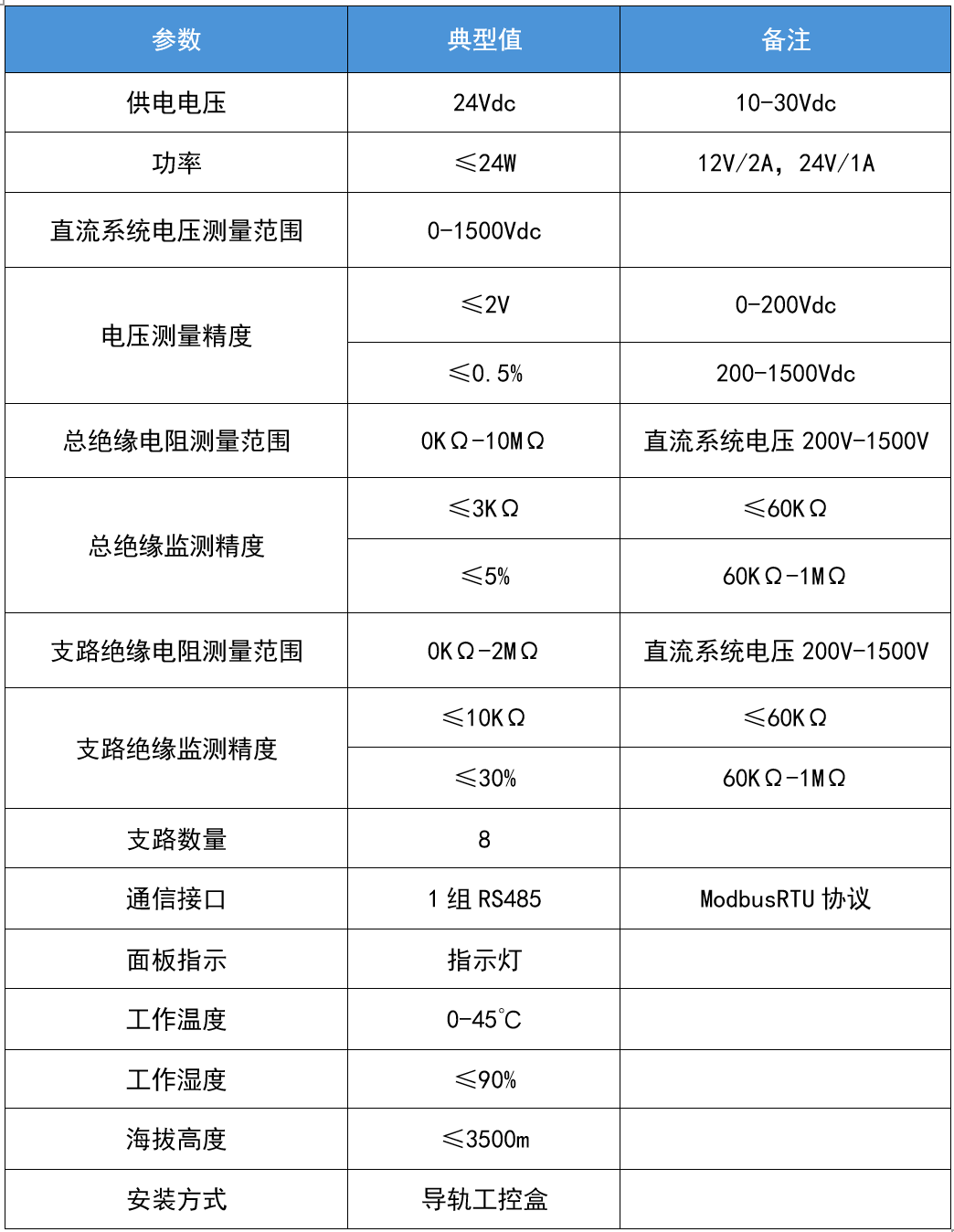

产品特点：

实时监测，稳定通讯：采用高性能MCU芯片与通信隔离技术，结合高品质关键元器件，实现支路信息实时采集，保障信号传输持久可靠。

体积小巧、安装简便：导轨式小型工控盒结构紧凑，配备快接插拔端子，安装方式灵活，大幅节约安装与维护成本。

安全设计、稳定可靠：具备短路保护、防反接及宽电压输入能力，引出端子采用加强绝缘处理。全塑壳绝缘材质结合低发热器件设计，确保长期安全运行，使用安心无忧。

应用场景：

电力系统：是发电厂、变电站直流操作电源系统的标准配置，能够预防因一点接地引发的保护装置误动或拒动，确保电网运行安全。

工业自动化：对于化工、煤炭、汽车制造等连续生产过程，该系统可为PLC、DCS等重要控制设备提供绝缘故障的早期预警，有助于降低意外停机带来的损失。

数据中心与通信基站：用于保障服务器、交换机等设备备用直流电源的绝缘安全性，以维护通信与数据业务的持续稳定运行。

板块组成与应用

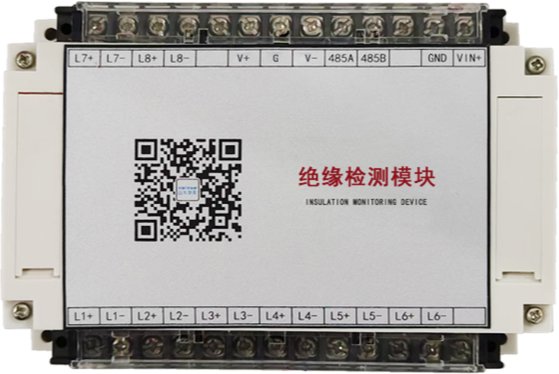

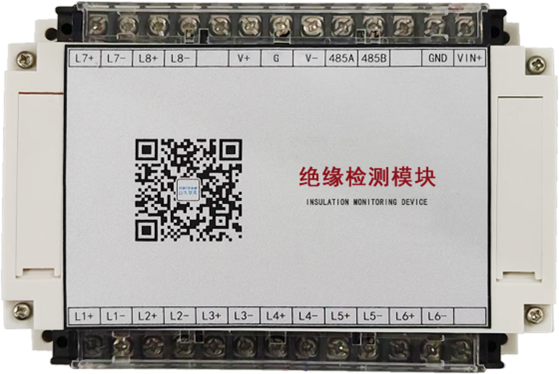

绝缘监测模块由主控模块及采集单元（漏电流传感器）组成：

主控模块：负责实时监测直流母线的整体绝缘状况，计算正、负母线对地绝缘电阻，并与上位机进行通信。当绝缘电阻低于设定阈值时，主动向上位机发送警报信息。

采集单元（漏电流传感器）：以分布式方式布置，负责采集各支路的绝缘数据，可根据实际需求灵活扩展接入数量。
