系统概述
储能变流器（PCS）是连接储能电池系统与电网的双向电能转换装置，可在电网与储能系统之间实现电压、频率与功率的精准快速调节，具备恒功率/恒流充放电能力，并能平滑波动性电源的输出。它不仅满足传统并网变流器将直流电逆变为交流电的要求，还可支撑储能系统“充电+放电”的双向能量流动，广泛应用于光伏与风电功率平滑、削峰填谷、微电网等多种场景。

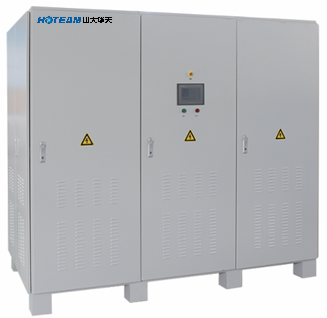

华天储能变流器专为三相储能系统设计，电网自适应50/60Hz，采用DC-AC双向变换及四象限SVPWM/SPWM技术，实现能量双向流动，功率因数高于0.99，并网谐波小，电能质量高。其输出功率因数可调（-0.8超前至+0.8滞后），适应不同电网要求。该产品兼容铅酸电池、锂电池、液流电池、氢燃料电池、超级电容等多种储能形式，并提供RS485、TCP/IP、CAN等通讯接口，支持标准Modbus协议，便于远程监控。
针对液流电池系统，专用型号增加0V预充功能，支持DCDC预充与电阻预充两种模式。DCDC预充功率可配置（≤PCS主机功率），适配宽范围电池电压，预充恒流值可设，并具备完善的过欠压、过流及过热保护；电阻预充功率同样可调（≤PCS主机功率），预充电流由压差控制，预充电阻可根据液流电池内阻匹配选型。
典型应用场景包括：削峰填谷、光储直柔、工商业储能、峰谷套利等。
产品特点：
1.支持四象限运行与能量双向流动，可自适应50Hz/60Hz电网。
2.输出功率因数在-0.8（超前）至+0.8（滞后）范围内可调，支持自定义无功补偿。
3.具备直流防反接、过欠压、过流、过热等多重电气保护功能。
4.配备彩色触摸屏，支持中英文切换，显控一体，运行数据直观清晰。
运行模式及原理
PCS交流侧单路输出（交流接触器外置）系统拓扑图
当电网掉电时，若需由储能变流器（PCS）进行构网，应选择具有一路交流输出口、且交流接触器外置的配置方案。
外置交流接触器为可选配件。储能变流器将预留用于外接交流接触器的控制干接点，以及交流电压信号采样端子排，用户可自行准备线材进行连接。系统运行逻辑如下：
电网掉电时，PCS（需切换至UPS模式）将自动无缝转为离网模式，完成构网后为负载供电。
电网恢复后，PCS通过采集到的交流电压信号进行锁相，随后控制外置交流接触器吸合，并自动切换回并网模式。

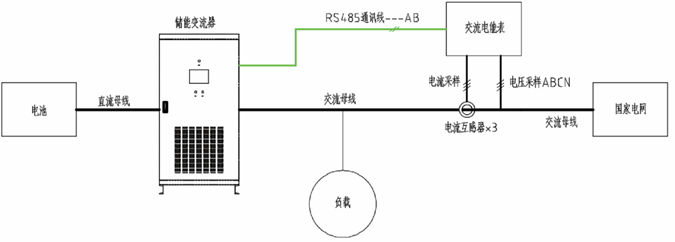

PCS防逆流系统拓扑图
在不允许并网送电的条件下，可选择配置防逆流功能，以确保储能变流器输出的电能仅供给本地负载使用，不会向电网反馈功率。该功能支持通过本地触摸屏进行投切操作。
外置交流电能表为选配件，储能变流器预留有RS485通讯接口，用户可自备线缆接入电能表。系统运行逻辑如下：
储能变流器根据负载实际功率实时调整输出，所发电能均由本地负载消纳，不向电网输送。
关于电能表的安装位置，根据机型差异区分如下：
仅具备1路交流输出口且需构网运行的机型，应将防逆流电能表外置于负载端，并通过RS485接口接入储能变流器。
同时具备负载口与电网口的机型，若负载仅接在负载口，则防逆流电能表可内置在储能变流器内部。

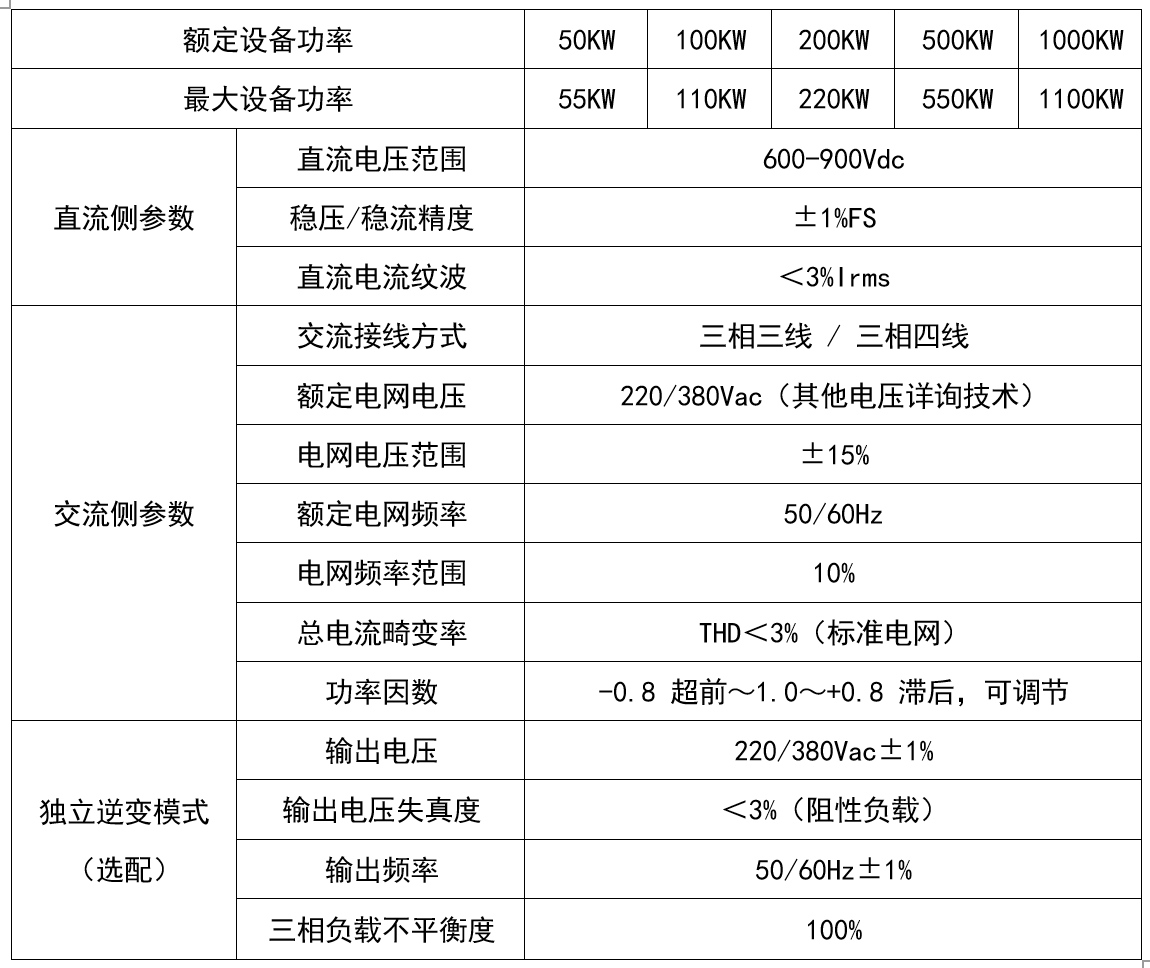

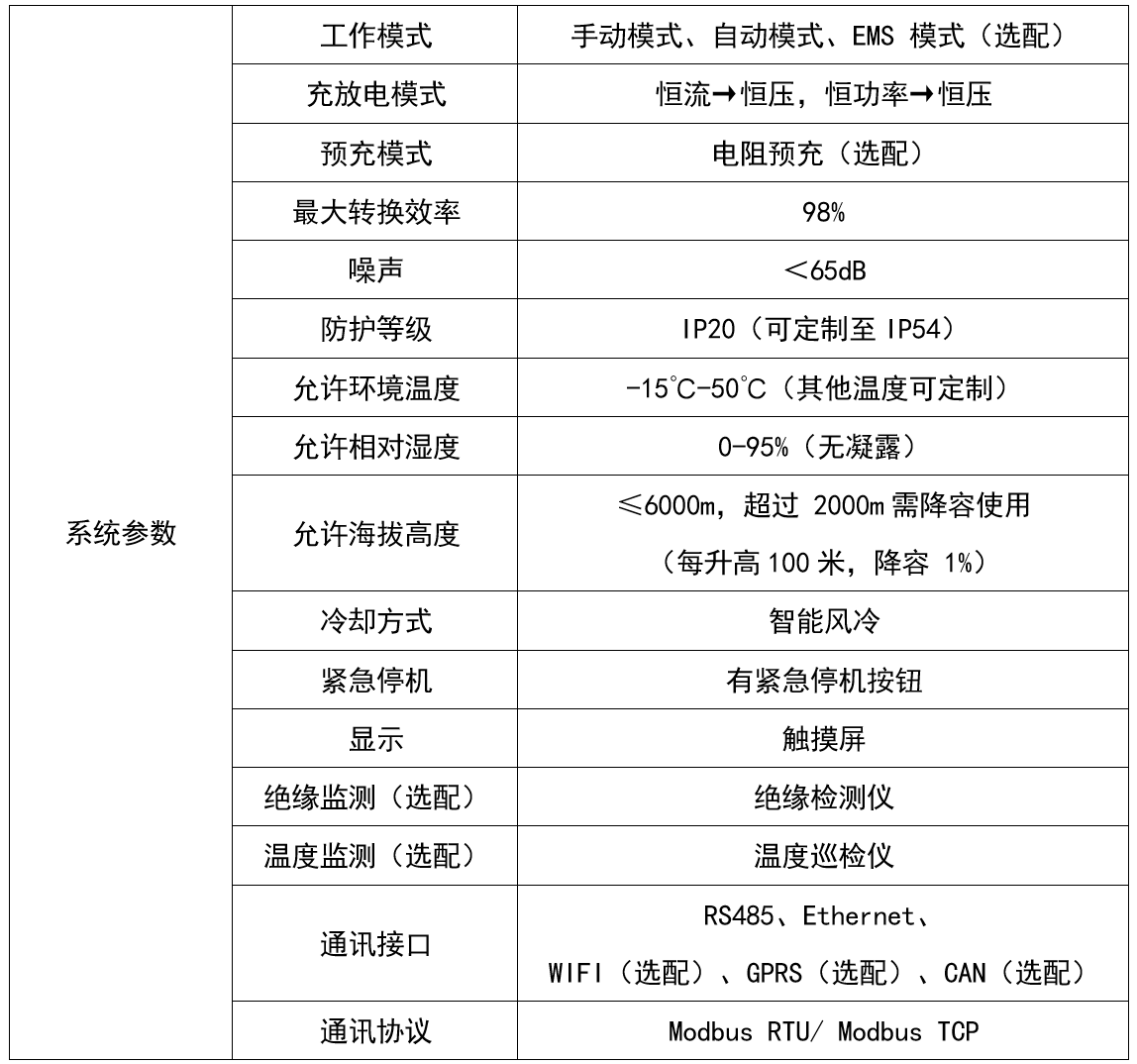

PCS高频设备参数

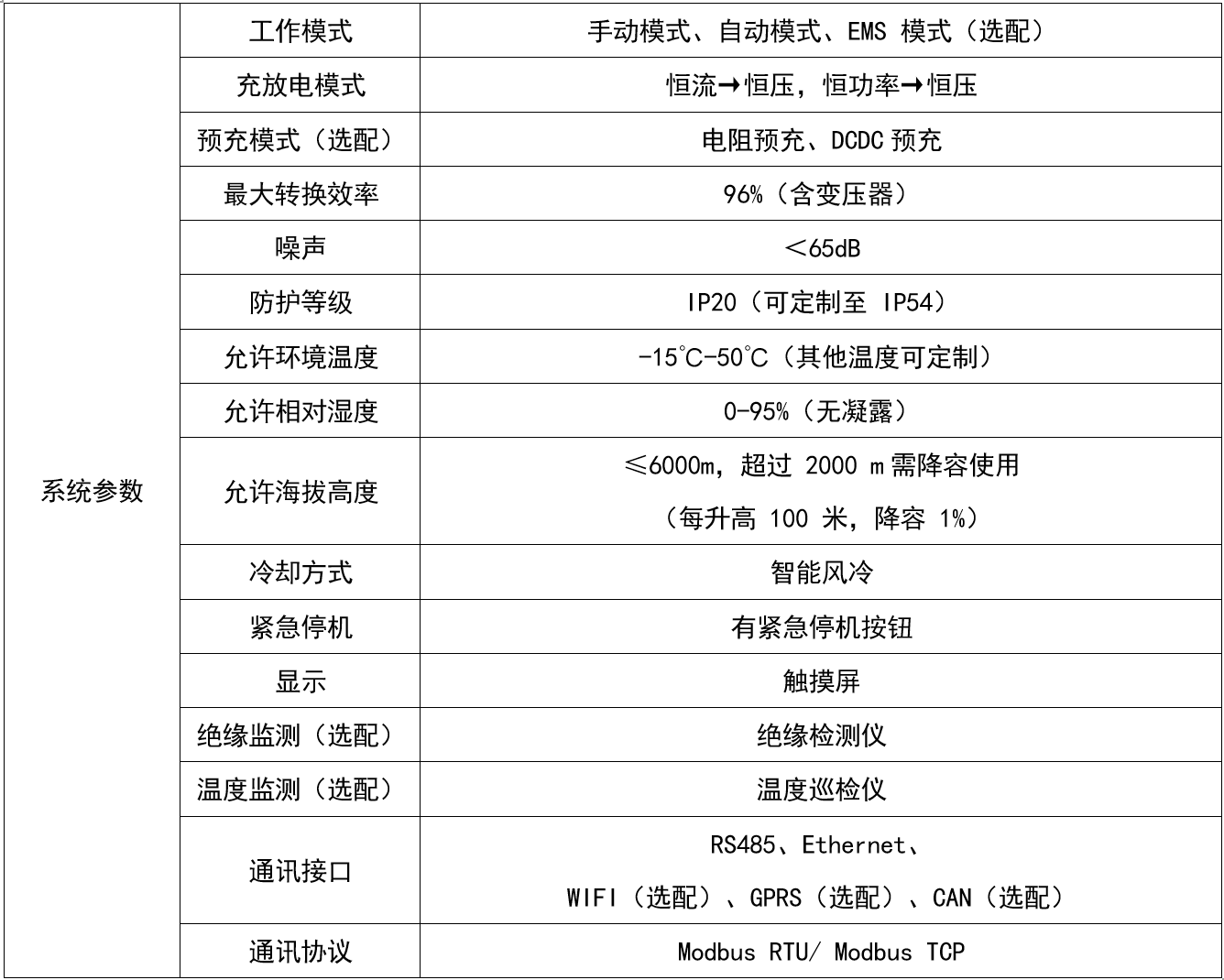

PCS工频设备参数
产品尺寸

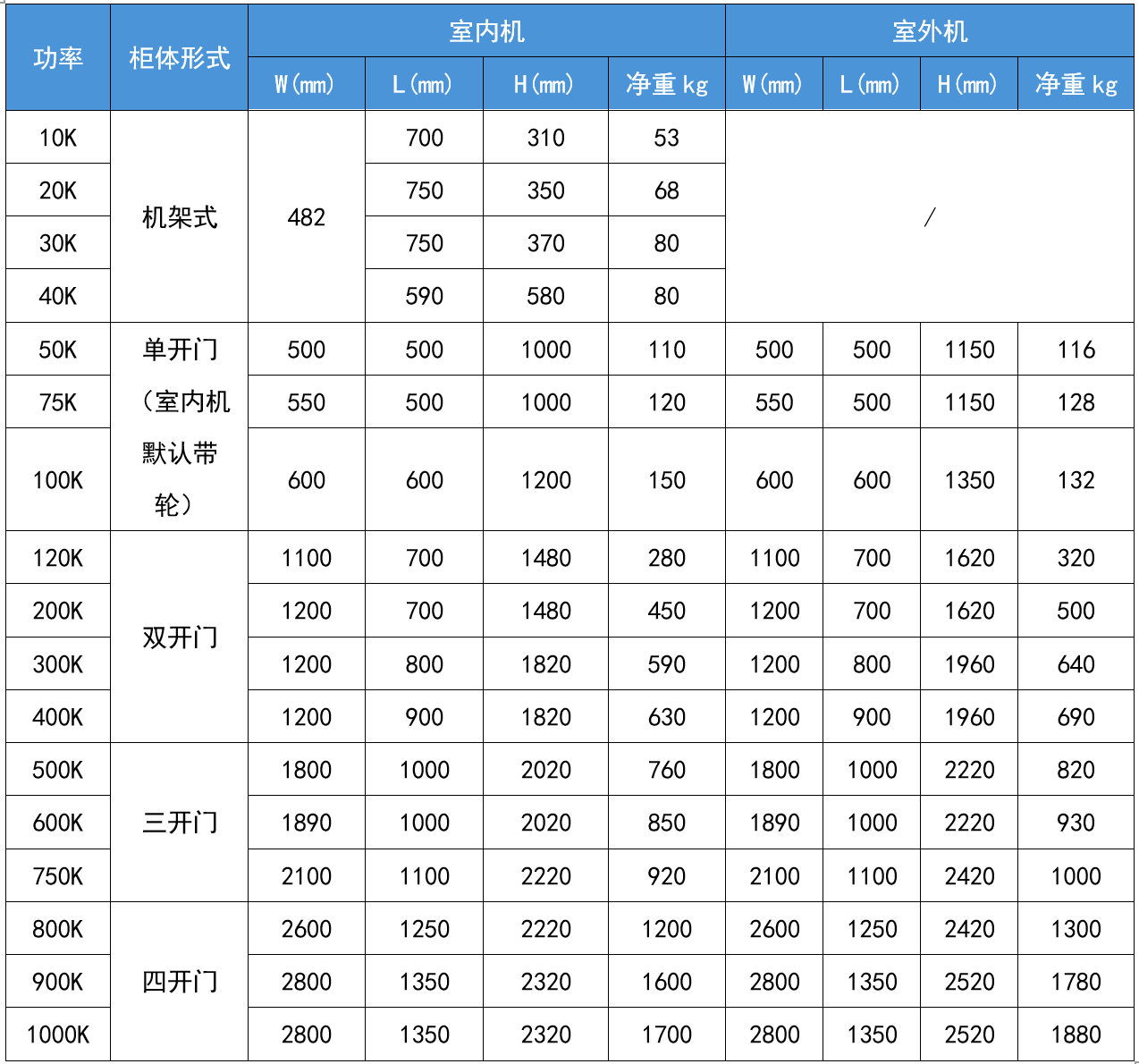

高频款

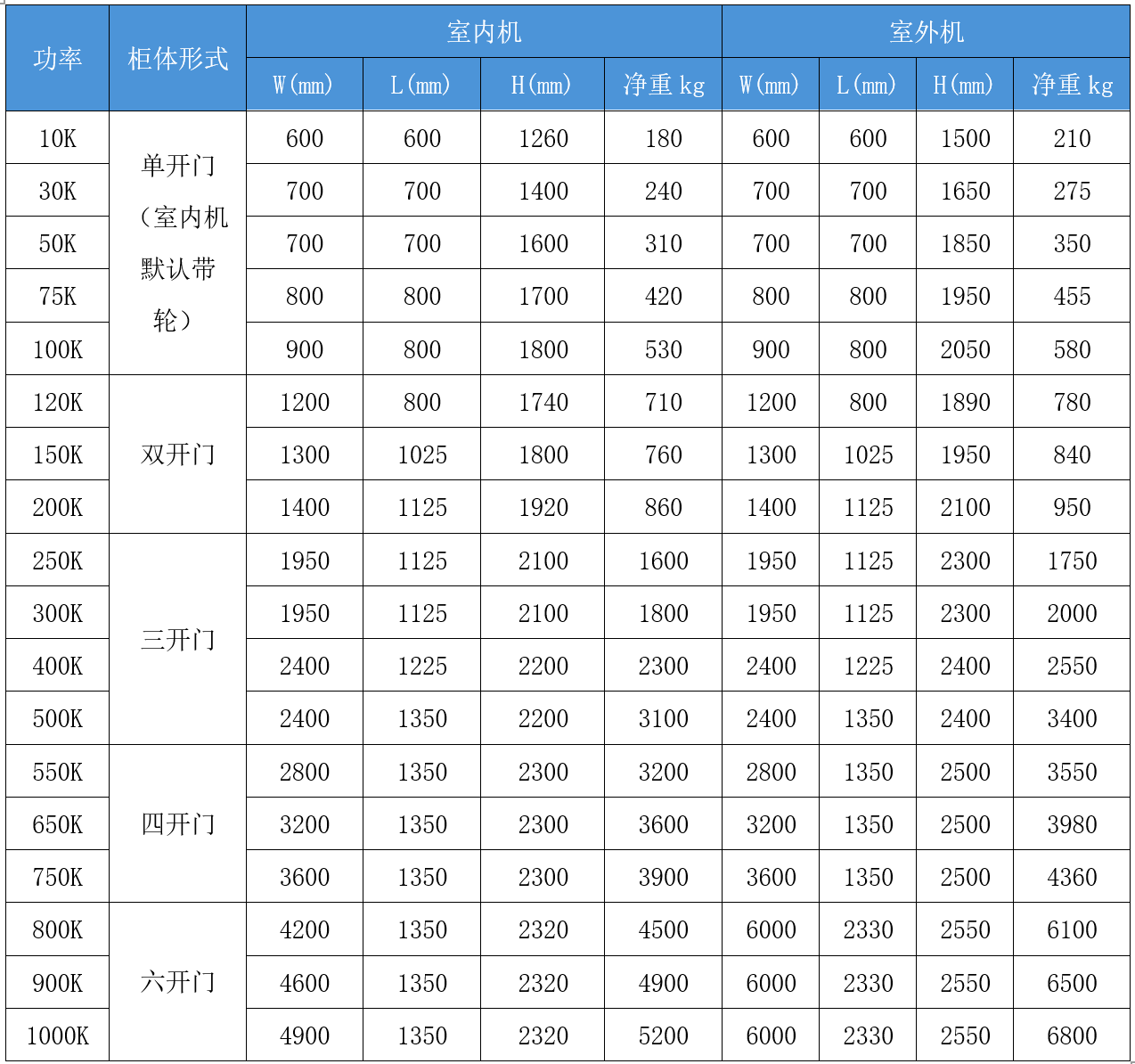

工频款
