·产品简介

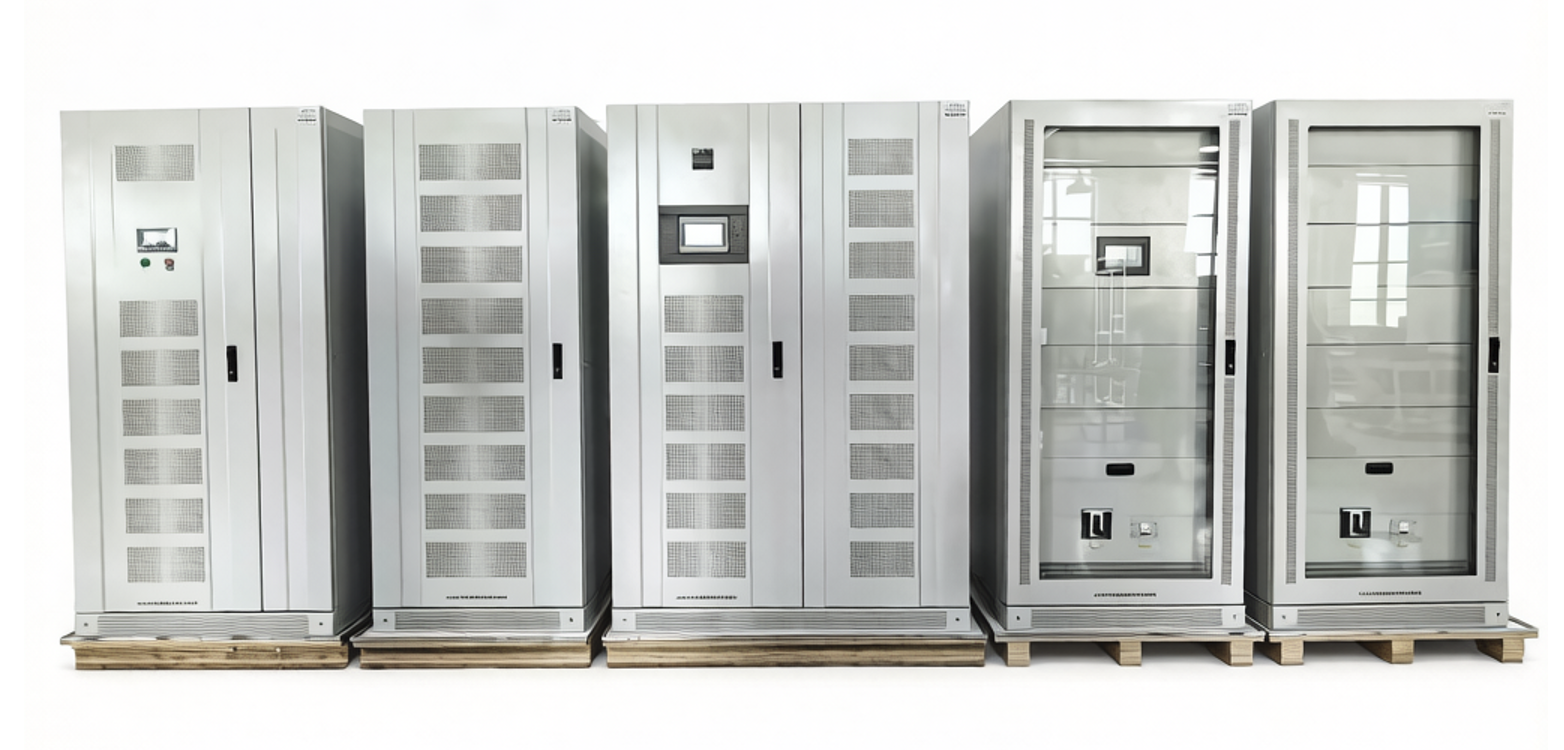

EUH新一代工业多功能应急供电系统是山大华天针对工业场所的供电需求以及多年EPS产品设计经验积累基础上推出的新一代产品。产品考虑了工业现场设备对供电的需求，同时为用户提供一站式供电解决方案，避免多个电源配置带来的使用、维护的问题。通过系统的设计，在统一直流母线基础上，通过灵活的模块配置，实现电机的应急驱动、DCS的不间断供电、直流设备的供电、能馈负载的能量主动回馈等功能，并可以根据客户的需求灵活的接入各种工业现场需要应急供电的设备（小功率设备可以直接挂接）。为适应新能源的需求，系统也可以介入太光伏发电及锂电池，通过EMS系统的控制实现能源的最佳利用。

该产品广泛适用于冶炼、化工等对供电要求高、供电需求多样的场合。可以解决诸如晃电、短时中断、较长时间中断、能量回馈等多种现场用电需求及供电特殊工况。介入新能源后，可实现削峰填谷，补充峰值功率需求等。系统同时也可以接受DCS系统发出的指令，进行电机的控制。

·工作原理

如下图所示：系统内构建有普通交流母线、旁路交流母线、主输入交流母线、直流母线、输出交流母线、输出直流母线（多种电压）、内部供电总线、内部通讯总线组成。

1. 普通负载：已通过断路器与普通交流母线连接，市电掉电后停止工作。

2. 需要抗晃电且市电异常后仍需工作的变频驱动设备：
市电正常：市电通过变频器给电机供电；
市电异常（晃电）：直流母线支撑，变频器正常工作，电机正常运行；
市电异常（中断）：电池给变频器供电，电机继续运行。

3.  需要抗晃电且市电异常后仍需工作的普通电机：

1） 后备模式
市电正常：市电通过STS给负载供电；
市电异常（晃电）：STS瞬间（最快3ms）内切换至逆变供电；
市电异常（中断）：电池通过逆变器给负载供电；

2） 在线模式
市电正常：市电逆变器给负载供电；
市电异常（晃电）：直流母线支撑，设备正产工作；
市电异常（中断）：电池通过逆变器给负载供电。

4. 允许短时中断的设备：
市电正常：市电通过接触器给负载供电；
市电异常（中断）：电池通过逆变器给负载供电。

5. 直流设备（220/110/48）：
市电正常：市电通过直流模块供电；
市电异常（晃电）：直流母线支撑；

市电异常（中断）：电池通过DCDC供电。

6.  带能馈状态的设备：
市电正常能馈：能量通过DC/AC反馈电网；
市电异常时能馈：能量直接反馈至直流母线。

· 设计选型

EUH-*K/直流母线电压/能馈功率，其中k为电源输出的总功率。
华天EUH根据直流母线电压的不同分为三大类：DC220、DC540、DC750。
可以根据现场设备的参数选取。

1. 小功率（30k及以下），可选择DC220的EUH产品。
2. 30k-400k，可选择DC540产品。
3. 400k以上或者有光伏接入的系统，选择DC750产品。
