消防设备电源监控系统
系统概述
华天消防设备电源监控系统可准确监控消防设备供电电源的故障和异常状态，及时报警提醒消除隐患，防止发生火灾时消防设备无电可用、设备不能正常投入使用等情况，保障消防联动系统的可靠性。该系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控等特性。
该系统由消防设备电源状态监控器、电压/电流传感器组成。通过监控模块(传感器)对消防设备的电源进行实时监控，再由通讯上传至监控主机(监控器》，通过监控主机显示所监控消防设备电源的实时状态;监控模块主要监测消防设备电源的电压、电流、开关状态等有关设备电源的状态信息，从而判断电源设备是否存在断路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录。

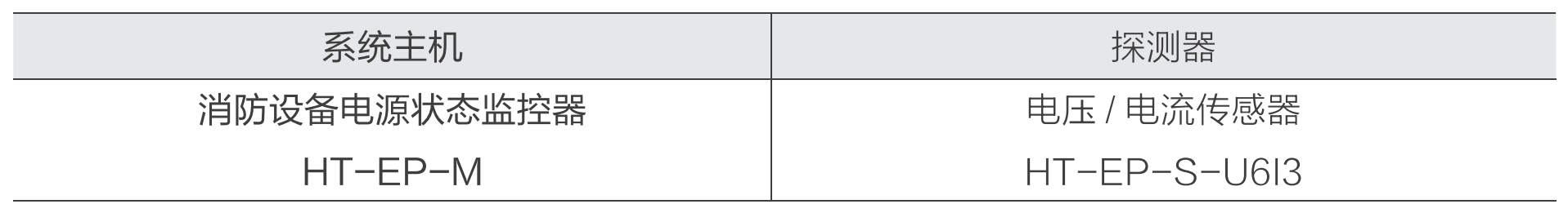

系统设备及型号
系统功能
1、监控报警
监控设备的电压、电流大小；
监控设备线路温度；
报警响应时间：≤2s;
报警光信号：红色 LED 指示灯常亮；
报警声信号：可手动消除；当再次有报警信号 输入时，再次启动。
2、故障报警
监控器与模块(电压/电流信号传感器)之间的连接线断路、短路；
监控器主电源欠压(≤80%主电源电压)或过压(≥110%主电源电压);
监控器与其分体电源间连接线断路、短路；
故障报警响应时间：≤2s;
故障报警声信号：手动消除；当再次有报警信号输入时，再次启动；
故障报警光信号：黄色 LED 指示灯常亮；
故障期间，非故障回路的正常工作不受影响。
3、控制输出
监控器报警控制输出：常开无源触点。
4、数据互通
支持以 Modbus 协议与第三方设备建立通讯连接，完成数据交互，形成“监测-报警-处置” 闭环。
5、自动搜索
自有技术专利，一键搜索监控器回路下属探测 器，实现探测器的快速部署与配置，提高系统装配效率。
6、主从组网

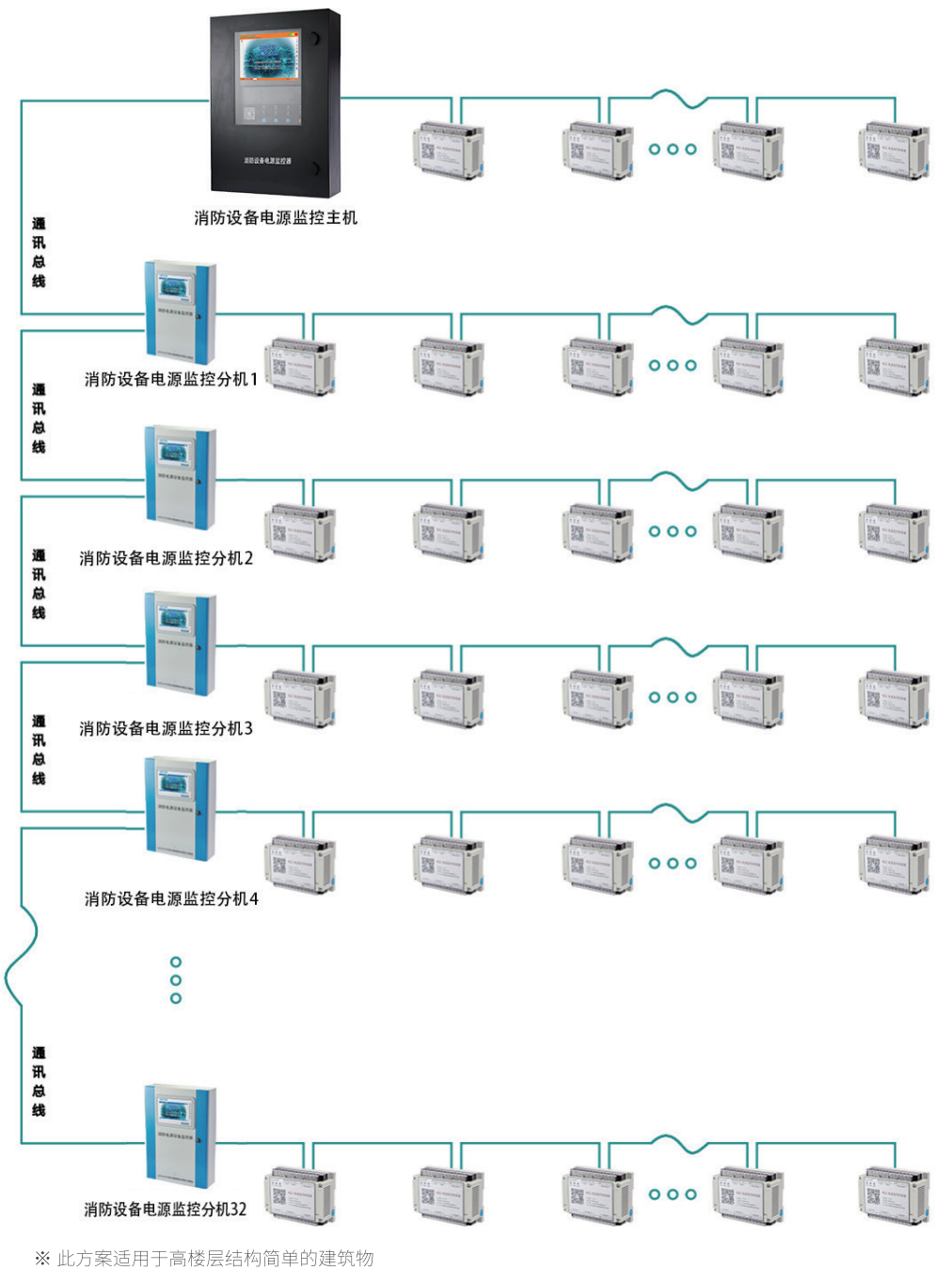

可视化能力：主机作为中央管理单元，分机按 区域部署，形成分级监控网络。主机支持图纸 导入，以图形化标识在监控界面中标定设备位 置，显示设备信息；
可靠组网能力：主机自动检测分机在线状态及 通讯质量，异常时触发故障提示；
区域化监控能力：主、分机均可独立挂载区域 探测器，故障发生时便于进行快速定位；
灵活拓展能力：采用RS485 总线/光纤通讯， 支持多分机并联组网，适应不同规模的场景需求。
7、系统自检
连接检查：通信线路及供电线路的断路、短路、 接地自检；
设备自检：主机及探测器的功能自检。
8、报警记录
记录5000条相关故障报警信息；
报警类型：故障类型、发生时间、故障描述；报警事件查询：直接通过监控主机进行查询；报警记录打印。
9、操作分级
日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录；
监控操作级：可操作除针对系统本身的信息维护外的其他操作；
系统管理级：可操作系统的任何一个功能模块。

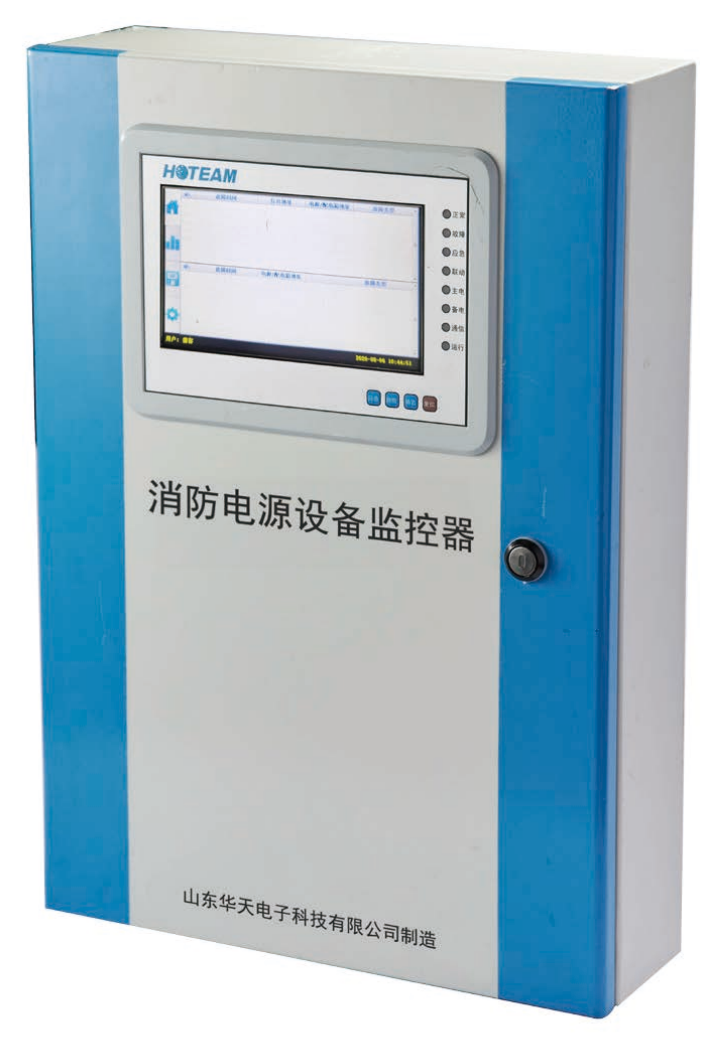

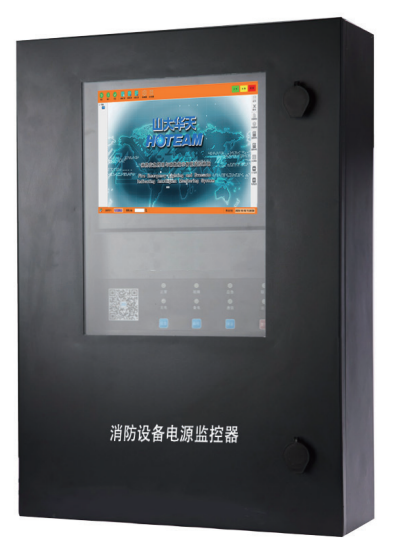

消防电源设备监控器

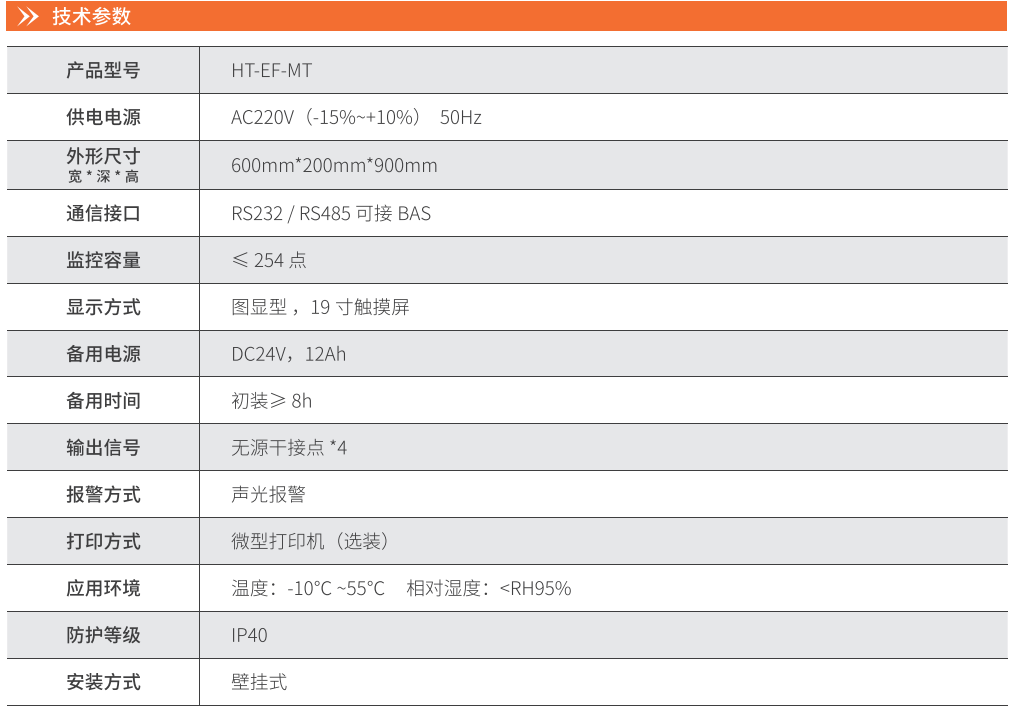

技术特点
(1)19寸触摸屏，搭配Windows操作系统，操作便捷易上手。
(2)图显型监控界面，设备信息多维展示。
(3)系统用户权限分级，降低误操作几率。
(4)可与火灾报警系统连接，实时数据统一管理。
(5) 一键查看全部设备运行状态，故障、报警信息长期可查。
(6)配置备用电源，突发状况保障设备正常工作。
(7)可作独立型主机，亦可作集中型主机，具备组网能力。

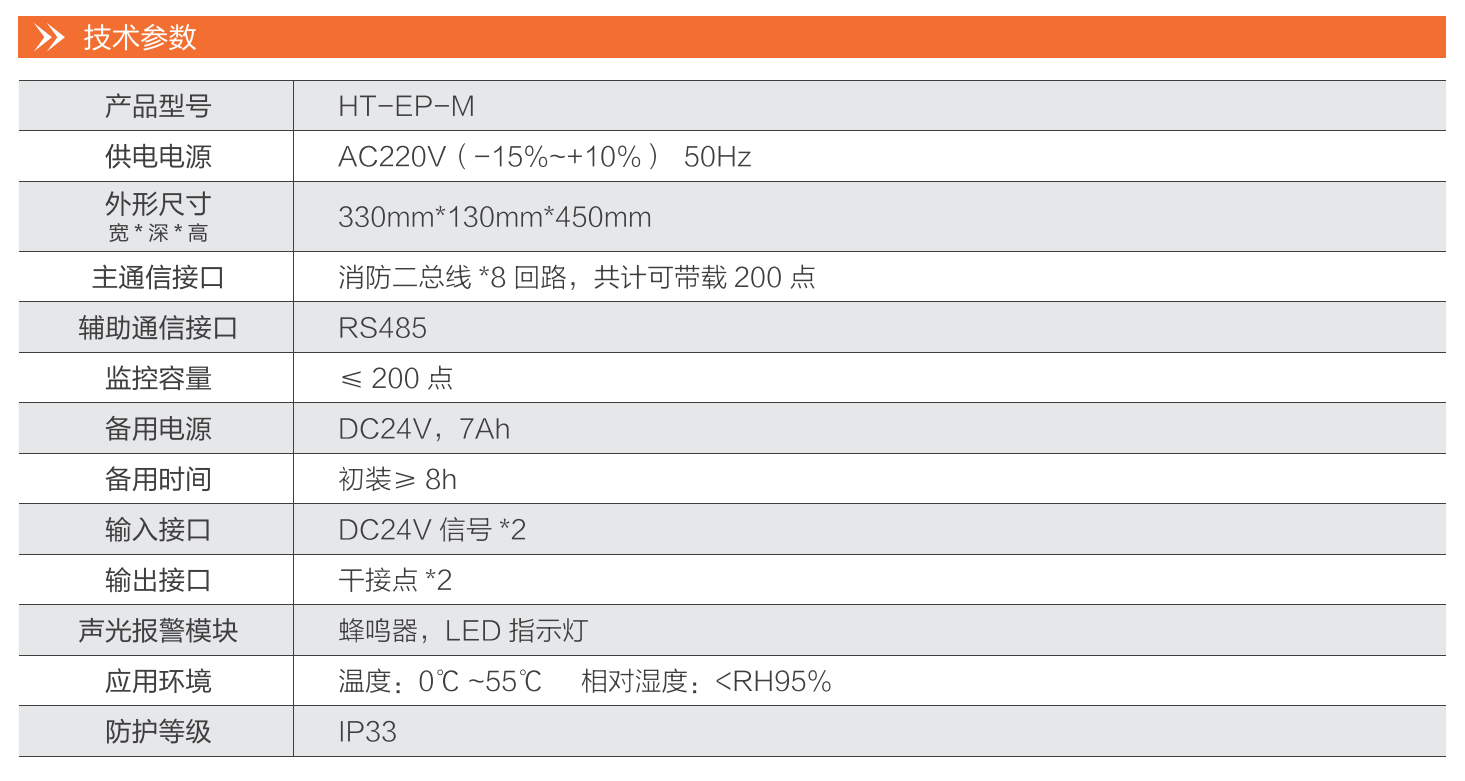

技术参数

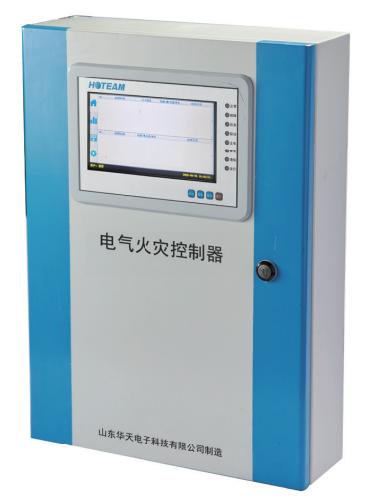

消防电源设备监控类
技术特点
(1)7寸嵌入式一体化触摸屏，操作便捷易上手
(2)文本型监控界面，关键信息一目了然
(3)系统用户权限分级，降低误操作几率
(4)可与火灾报警系统连接，实时数据统一管理
(5)故障、报警信息历史记录
(6)配置备用电源，突发状况保障设备正常工作
(7)可作独立型主机，亦可作区域型从机，具备组网能力

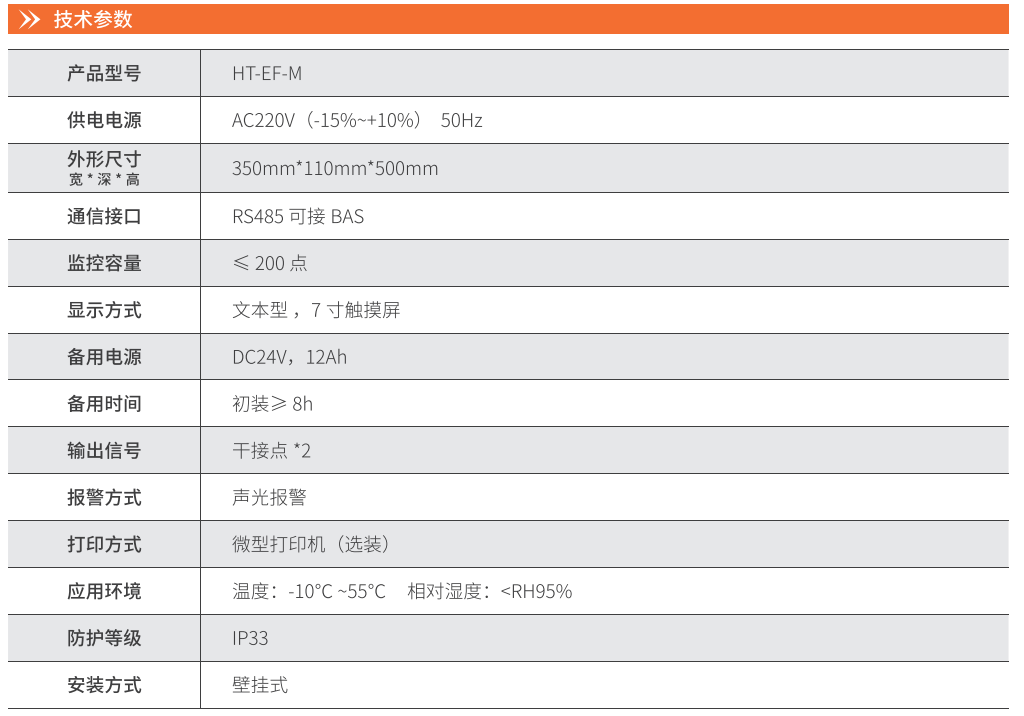

技术参数

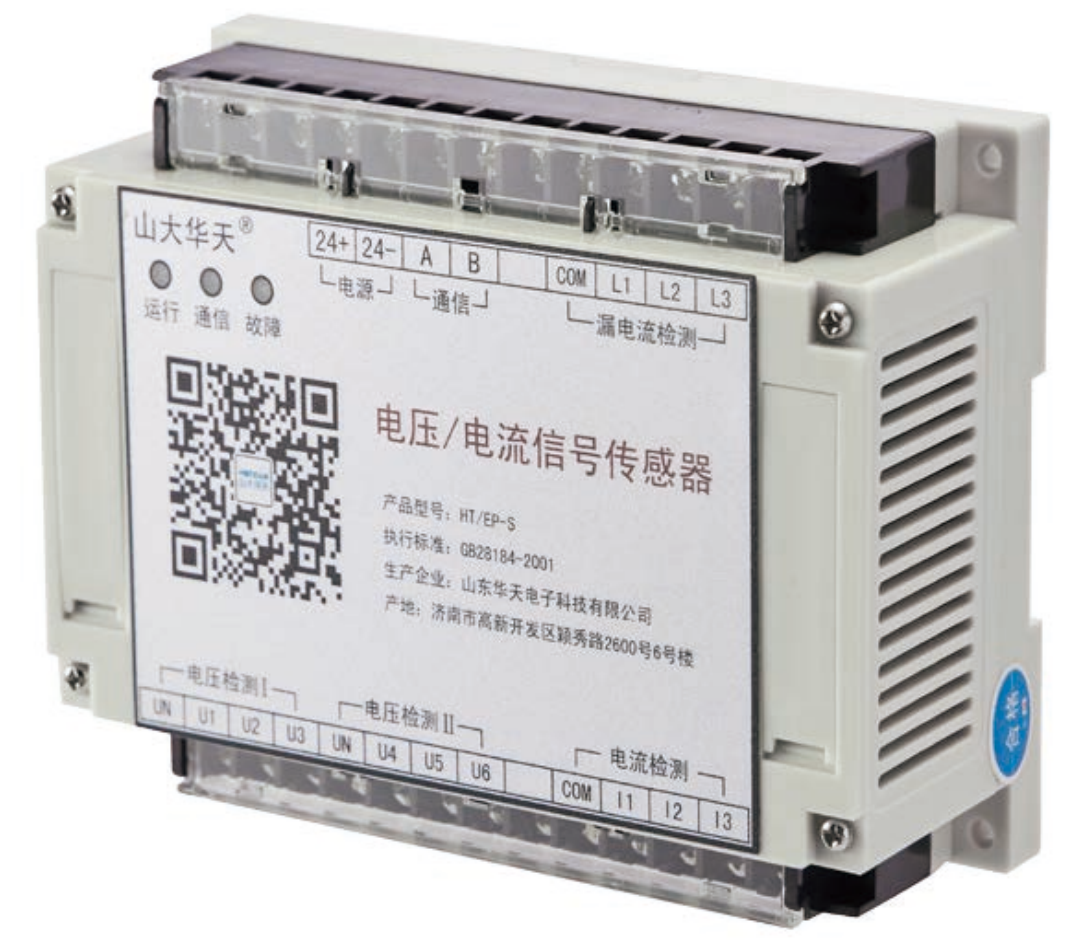

电压/电流信号传感器
技术特点
(1)自由组合
可带互感器的类型： A:O-6 路电压检测
B:0-3 路负载电流检测
(2)报警功能
具有过压、欠压、过流等报警功能，报警阈值可针对单一模块独立配置。
(3)参数设置
可以设置地址和电压、电流检测路数。
可以通过上位机通信的方式分支路设定电流报警限定值、电压报警的限定值，设定值可连续调节。
基本参数
产品型号：HT-EP-S
外形尺寸：155mm*60mm*110mm (宽*深*高)
供电电源：DC24V(-15%~+10%)
通讯方式：无极性二总线

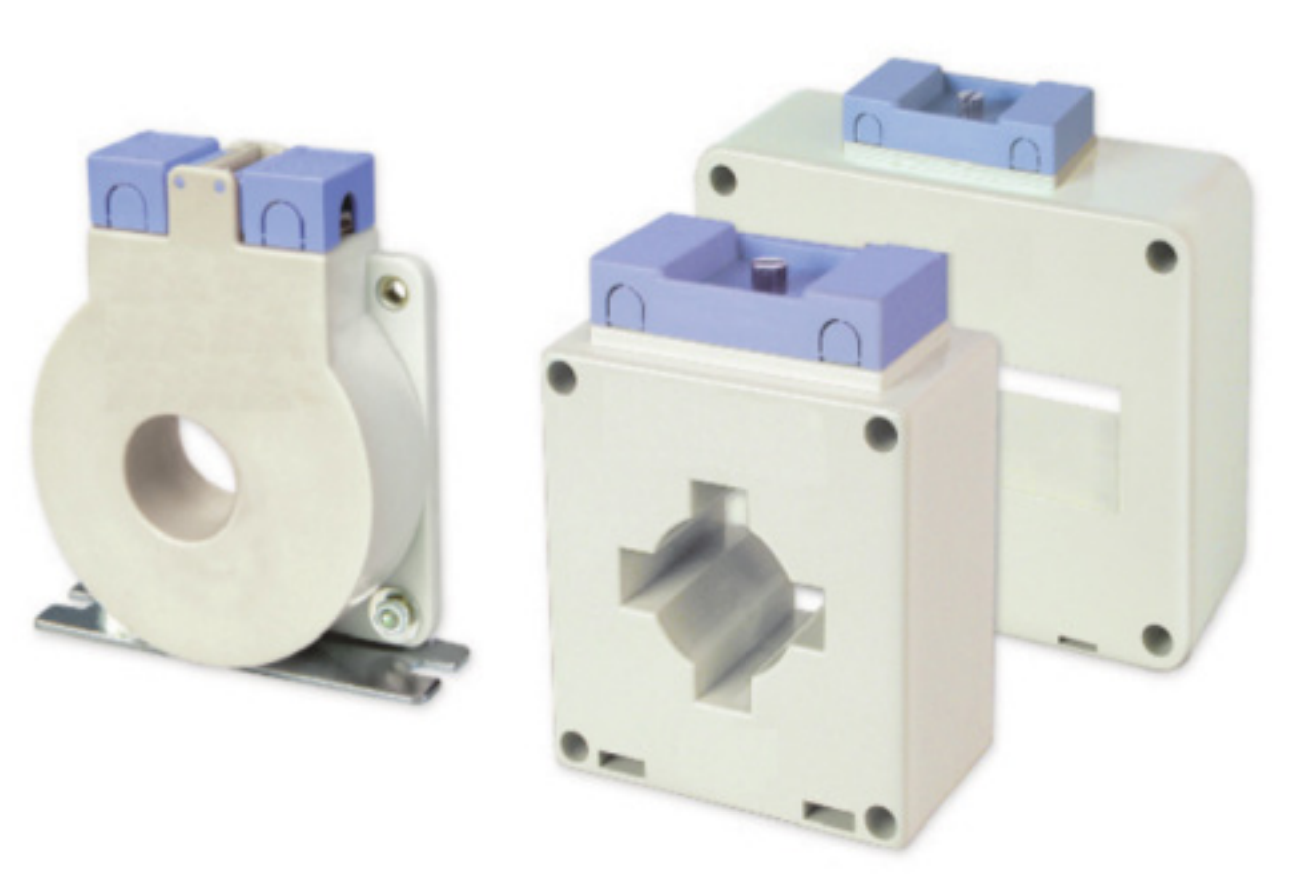

电流互感器
技术特点
(1)一次侧直接穿芯，无需断开导线。
(2)外壳选用高强度阻燃PC,全封闭结构，阻燃等级V1。
(3)内部铁心选用优质取向硅钢片。
(4)线径按照经济电流密度选定，升温更少。
(5)先进可靠的检测设备，确保符合质量标准。
(6)通过国家计量认证。
基本参数
额定频率：50~60Hz
环境温度：-30℃~+70℃
海拔高度：≤3000m
工频耐压：3000V,1min 50Hz(外壳和二次线圈之间)
绝缘等级：E
方案介绍

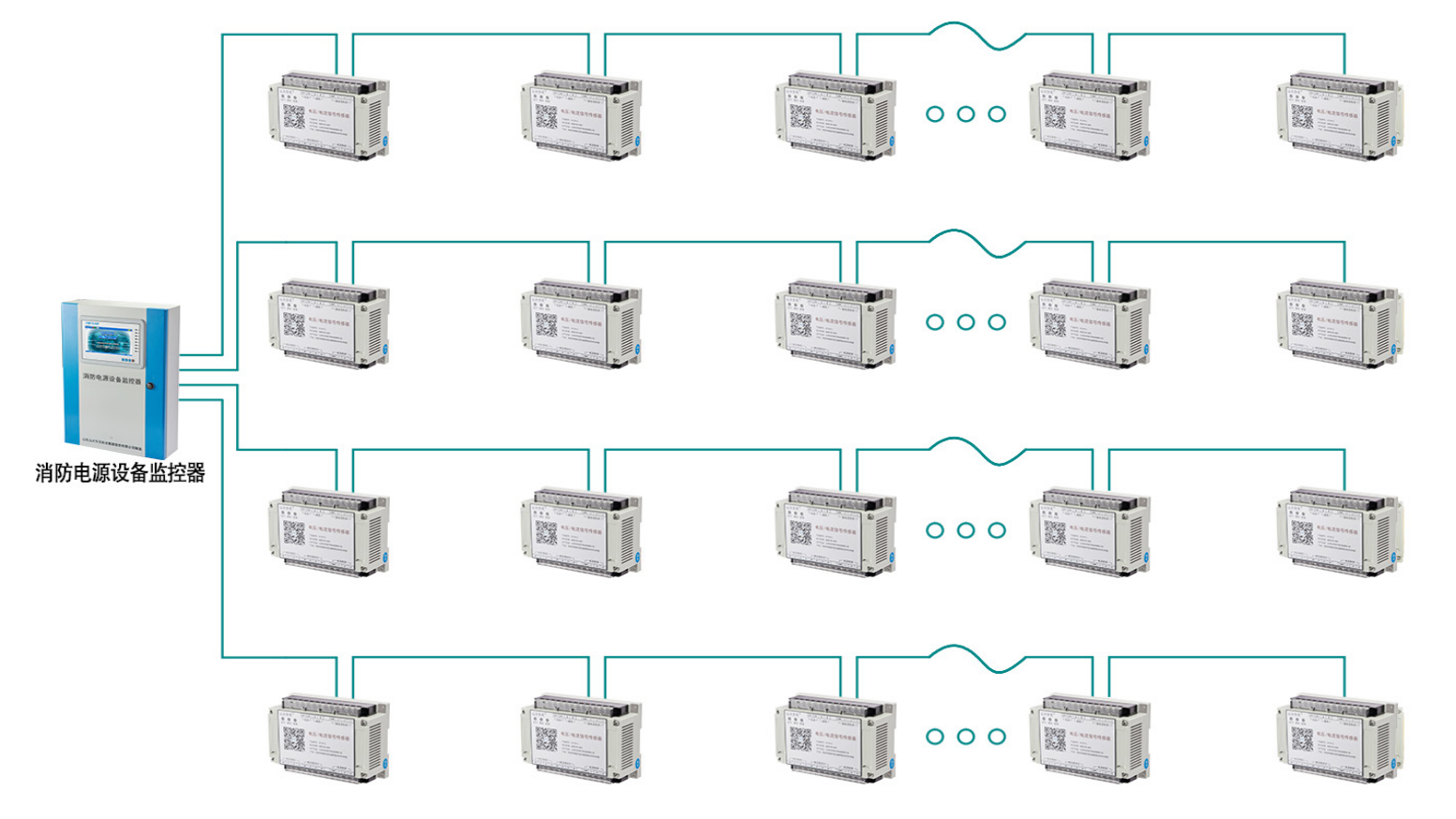

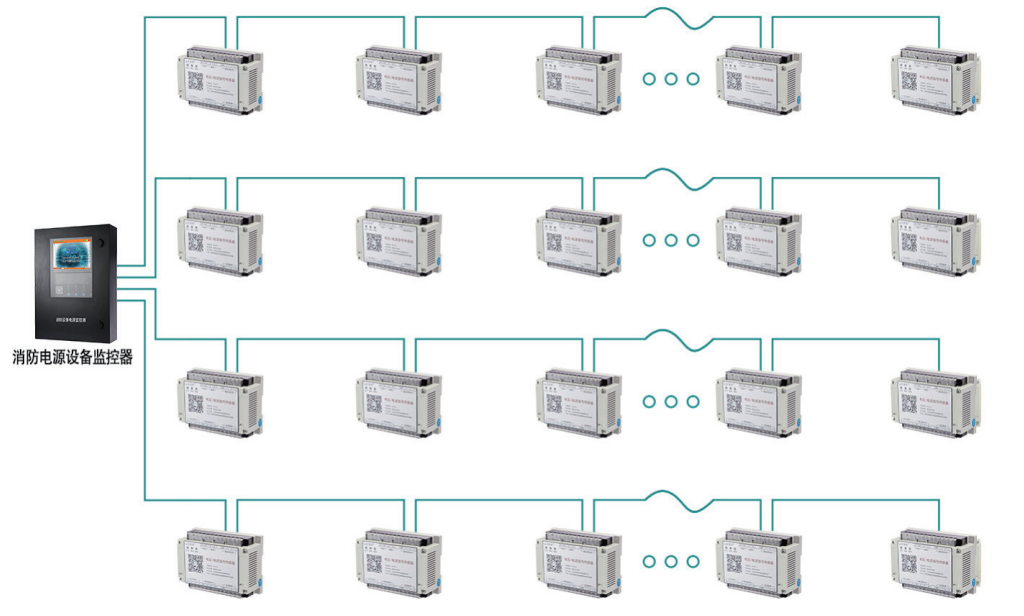

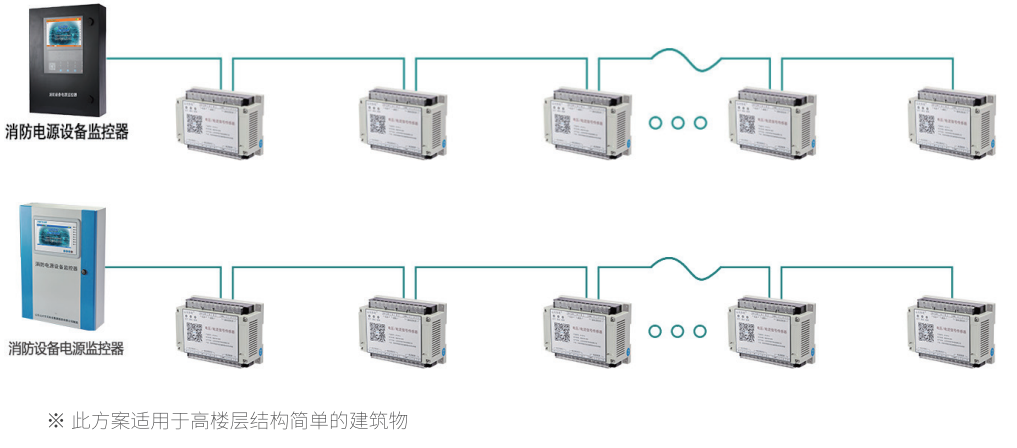

方案一

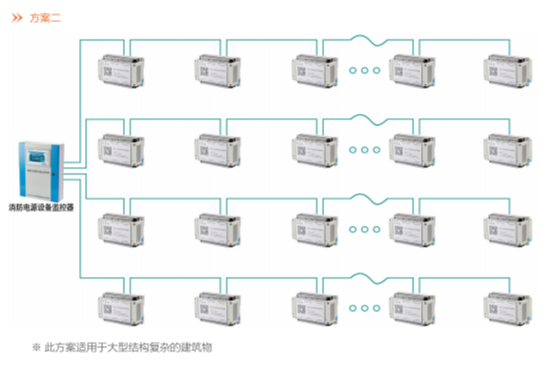

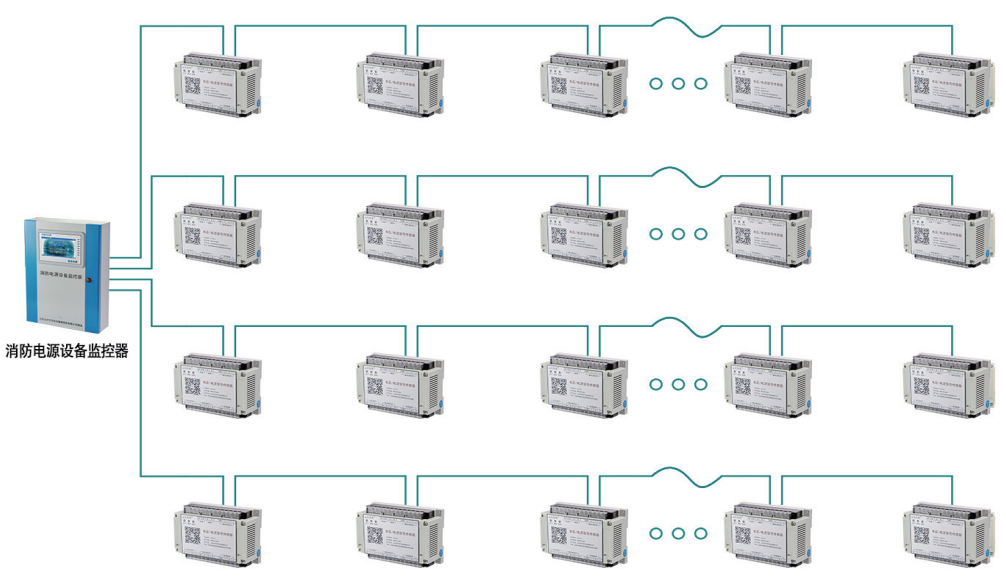

方案二

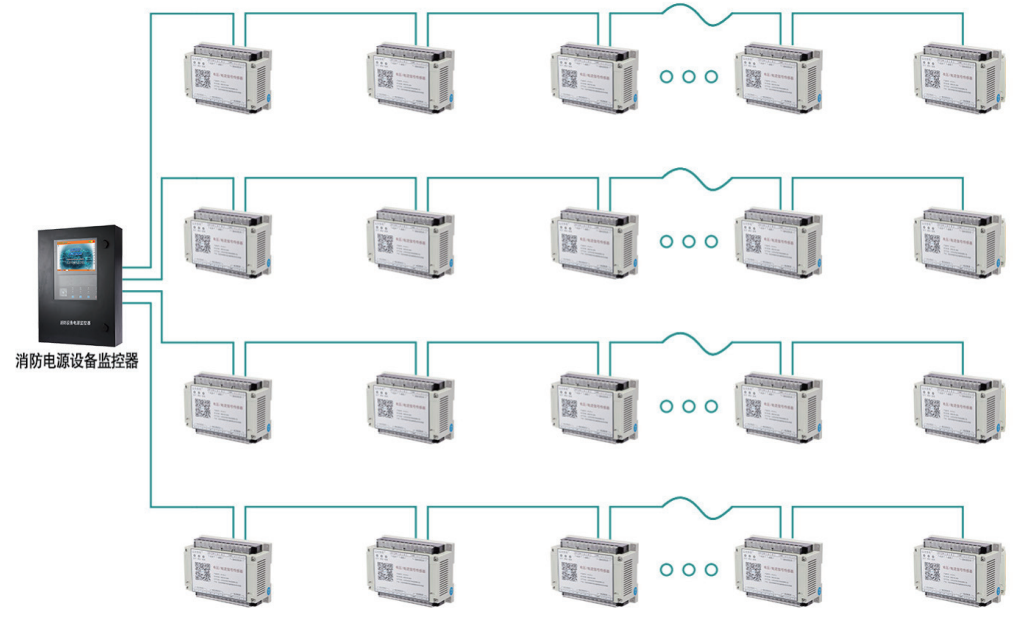

方案三
布线要求
(1)消防设备电源监控系统的导线选择、线路敷设、接地电阻，应与火灾自动报警系统的要求相同。
(2)传输线路应采用金属管、可挠(金属)电气导管、B1 级以上的钢性塑料管或封闭式线槽。
(3)与电力、照明合用竖井时，应与配电线路电缆分别布置在竖井的两侧。
(4)合用线槽时不同电压等级的线缆应有隔板分隔。
(5)宜采用红蓝或红黑两种不同颜色的导线，正极为红色，负极为蓝色或黑色。
