电气火灾监控系统
系统概述
电气火灾监控系统可实时监测现场设备的温度和剩余电流情况，并在被探测参数超过报警设定值时发出报警信号，实现对被监测设备的实时监控，防止电气火灾的发生。该系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控等特性。
该系统由电气火灾监控设备、探测器和传感器组成。系统通过探测器对消防设备的用电线路进行实时监控，再由通讯总线上传至电气火灾监控设备，通过监控设备显示所监控设备的实时状态，探测器主要监测设备供电的漏电流和温度等信息，从而判断设备是否存在漏电、发热 严重等异常情况并及时报警、记录。

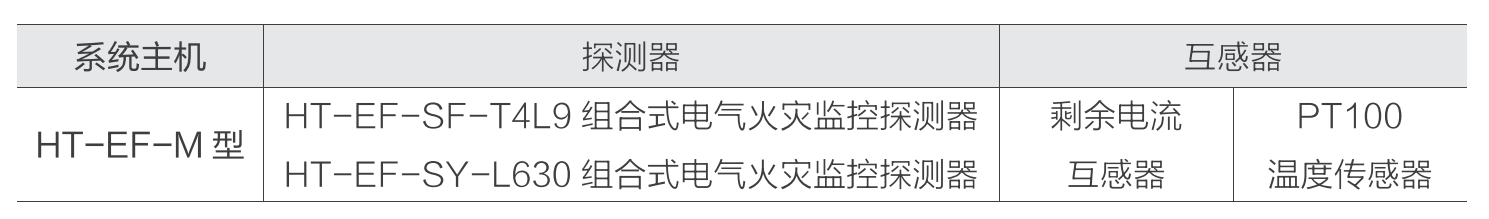

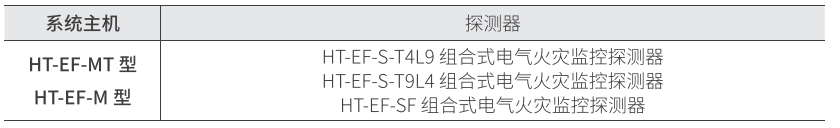

设备及型号
系统功能
1、监控报警
监控设备线路漏电流的大小；
监控设备线路温度；
报警响应时间：≤2s;
报警光信号：红色LED 指示灯常亮；
报警声信号：可手动消除；当再次有报警； 信号输入时，再次启动。
2、故障报警
监控器与模块(电气火灾监控探测器)之间的连接线断路、短路；
监控器主电源欠压(≤80%主电源电压) 或过压(≥110%主电源电压);
监控器与其分体电源间连接线断路、短路故障报警响应时间：≤2s;
故障报警声信号：手动消除；当再次有报 警信号输入时，再次启动；
故障报警光信号：黄色LED 指示灯常亮 故障期间，非故障回路的正常工作不受 影响。
3、控制输出
监控器报警控制输出：常开无源触点。
4、数据互通
支持以 Modbus 协议与第三方设备建立通讯连接，完成数据交互，形成“监测- 报警-处置”闭环。
5、自动搜索
自有技术专利，一键搜索监控器回路下属探测器，实现探测器的快速部署与配置，提高系统装配效率。
6、主从组网
可视化能力：主机作为中央管理单元，分机按区域部署，形成分级监控网络。主机支持图纸导入，以图形化标识在监控界面中标定设备位置，显示设备信息。
可靠组网能力：主机自动检测分机在线状态及通讯质量，异常时触发故障提示。区域化监控能力：主、分机均可独立挂载区域探测器，故障发生时便于进行快速定位。灵活拓展能力：采用 RS485总线/光纤通讯，支持多分机并联组网，适应不同规模的场景需求。
7、系统自检
连接检查：通信线路及供电线路的断路、 短路、接地自检；
设备自检：主机及探测器的功能自检。
8、报警记录
记录1000条相关故障报警信息；
报警类型：故障类型、发生时间、故障描述 报警事件查询：直接通过监控主机进行查询；
报警记录打印。
9、操作分级
日常值班级：可进入软件界面查看实时监 测情况、消除报警声音和查询报警记录；
监控操作级：可操作除针对系统本身的信 息维护外的其他操作；
系统管理级：可操作系统的任何一个功能模块。

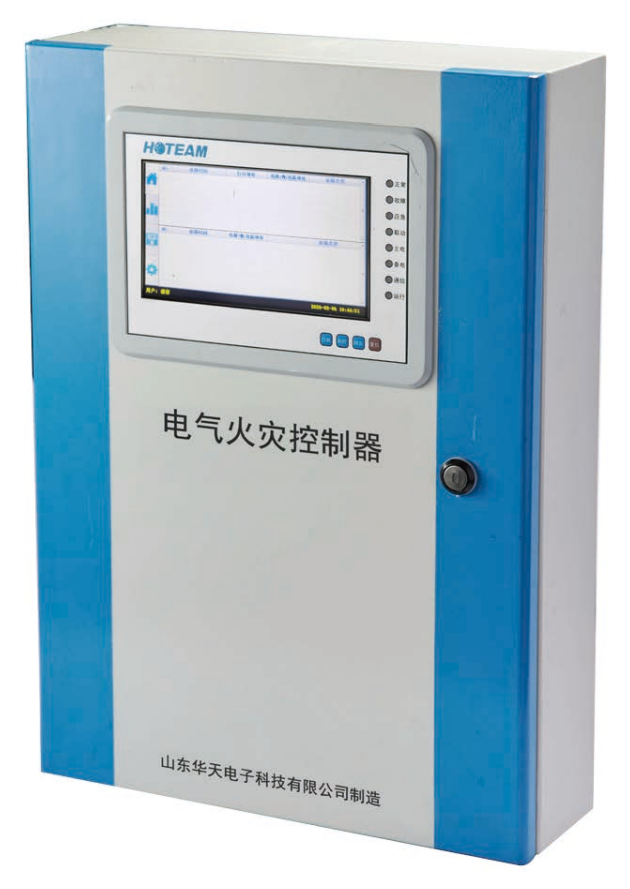

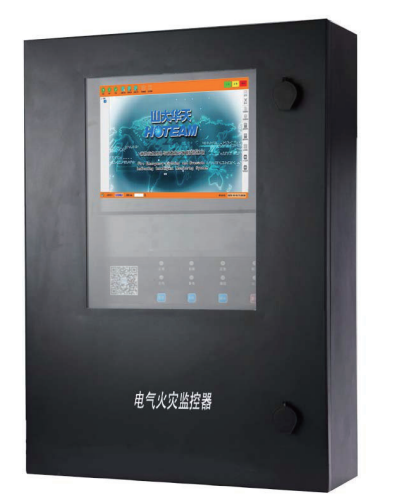

电气火灾监控设备
技术特点
(1)19寸触摸屏，搭配Windows 操作系统，操作便捷易上手
(2)图显型监控界面，设备信息多维展示
(3)系统用户权限分级，降低误操作几率
(4)可与火灾报警系统连接，实时数据统一管理
(5)一键查看全部设备运行状态，故障、报警信息长期可查
(6)配置备用电源，突发状况保障设备正常工作
(7)可作独立型主机，亦可作集中型主机，具备组网能力
电气火灾监控设备
技术特点
(1)7寸嵌入式一体化触摸屏，操作便捷易上手
(2)文本型监控界面，关键信息一目了然
(3)系统用户权限分级，降低误操作几率
(4)可与火灾报警系统连接，实时数据统一管理
(5)故障、报警信息历史记录
(6)配置备用电源，突发状况保障设备正常工作
（7)可作独立型主机，亦可作区域型从机，具备组网能力

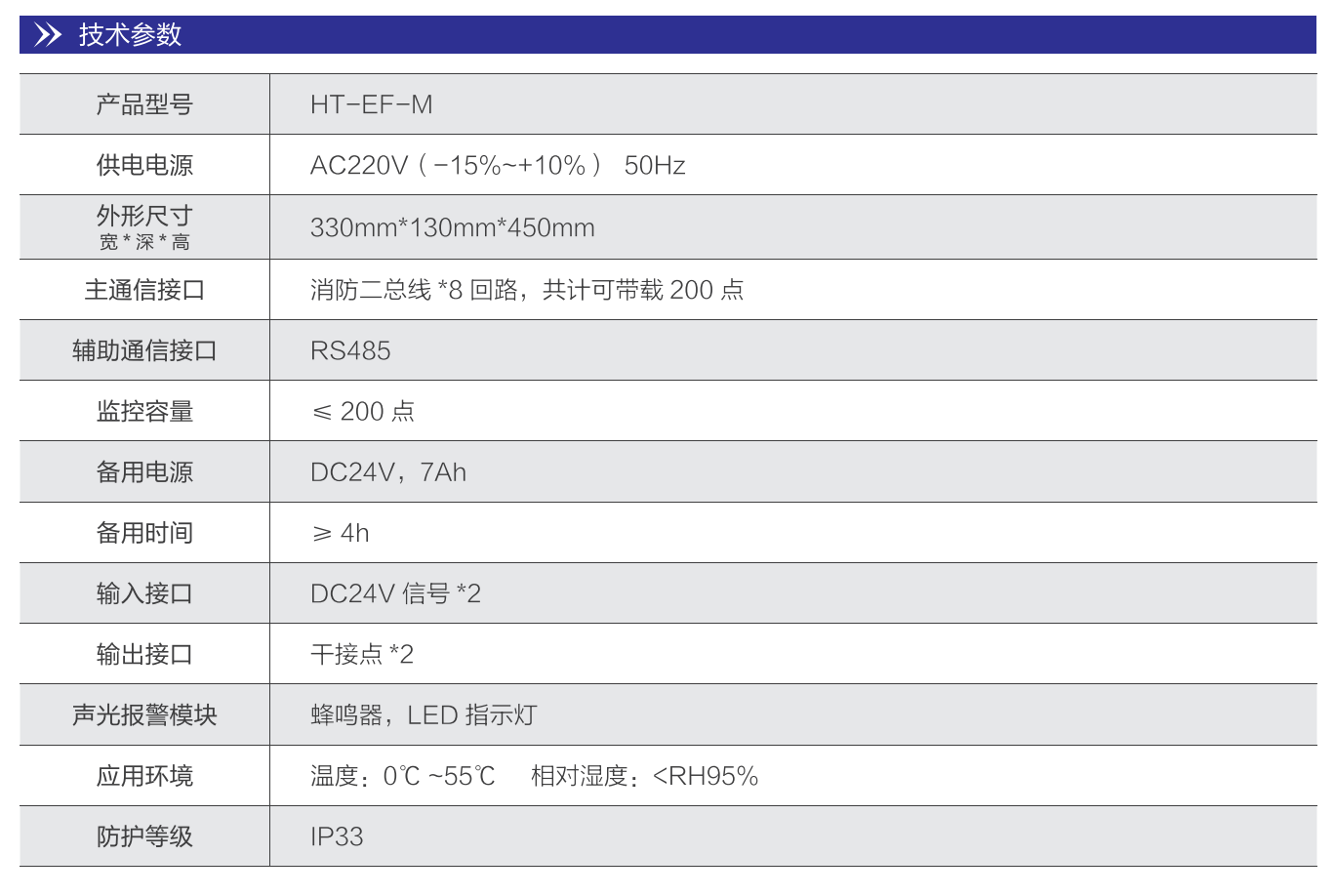

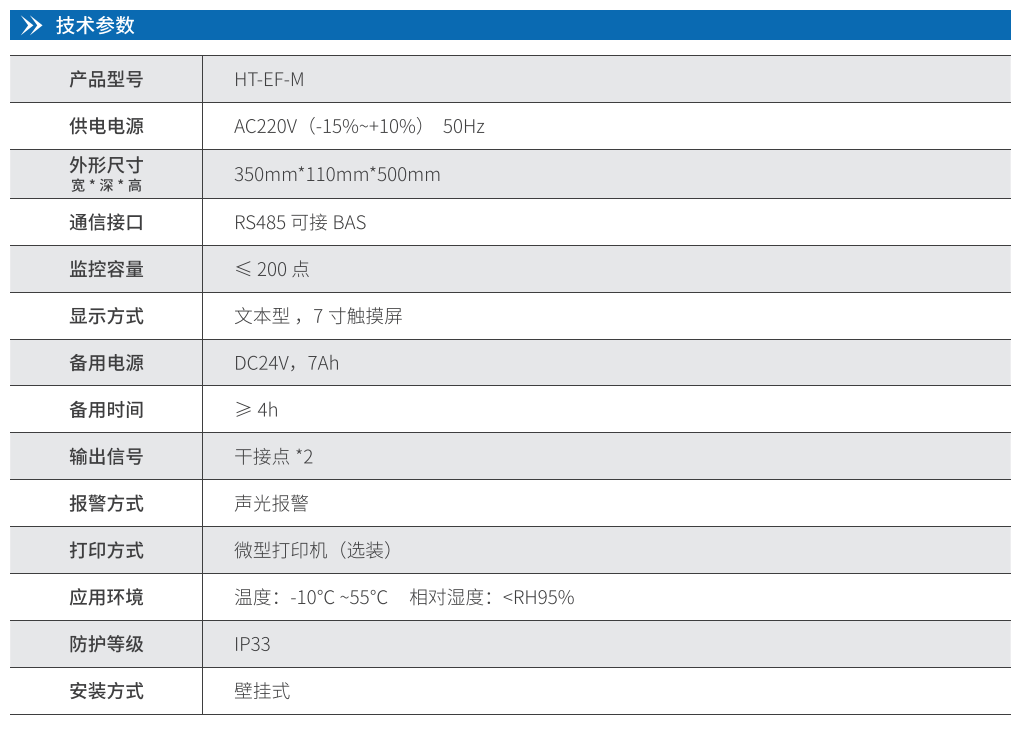

技术参数

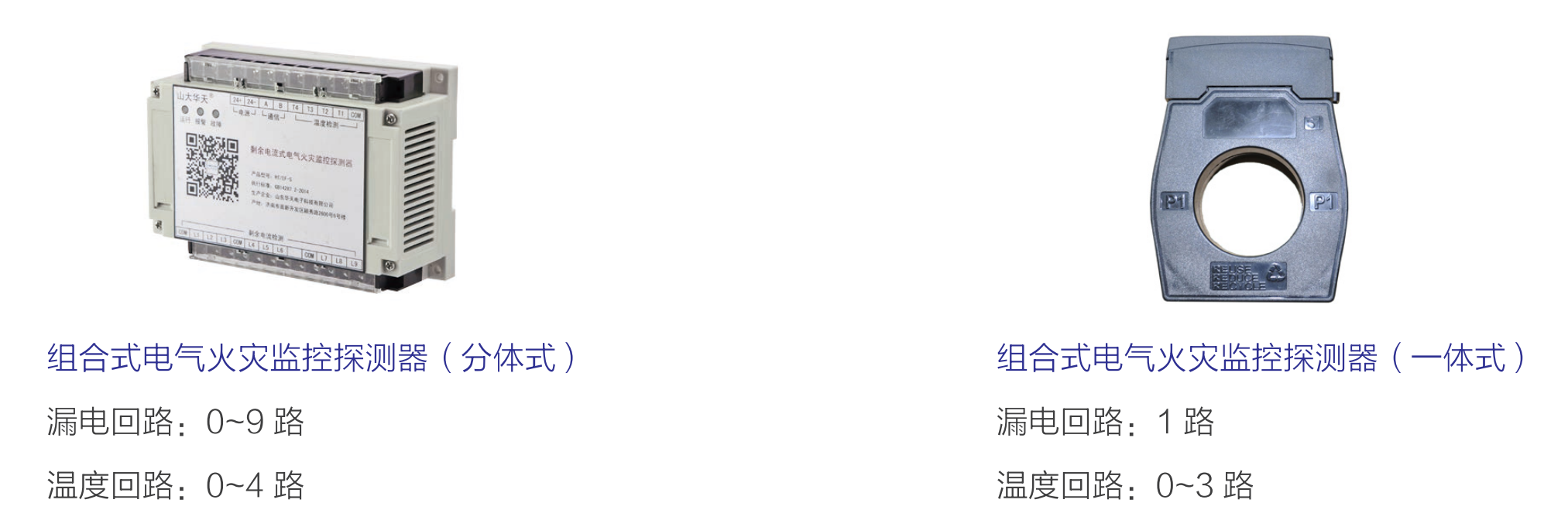

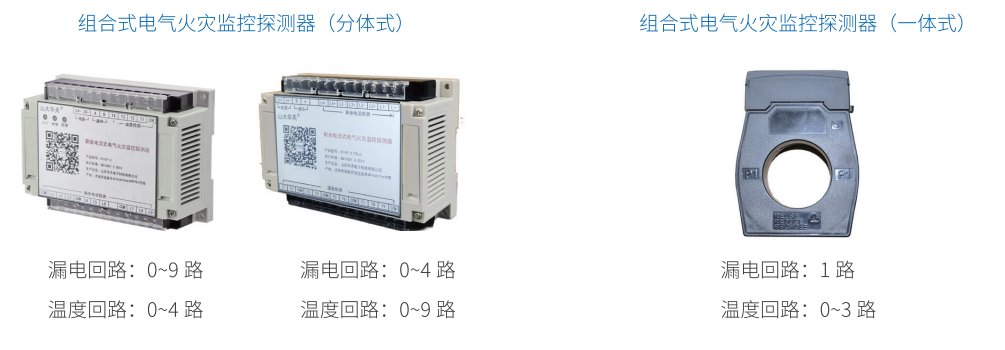

电气火灾监控探测器
技术特点
(1)自由组合
(2)报警功能
温度、漏电流超过阀值时报警，报警阈值可针对单一模块独立配置。
(3)重要位置检测
测温传感器一般捆绑于配电系统的第二级开关上接线端处；当配电系统的第一级与第二级开关之间距离较短时， 可粘贴于第一级开关下接线端处。因断路器与电缆连接处接触电阻最大，在线路过负荷状态下，此处温度最高 为火灾易发点。
(4)参数设置
可以设置地址、漏电流检测数量、温度检测数量。
通过监控器或上位机通信给探测器设置漏电流报警限定值300-1000mA、 超温报警的限定值45-140℃,设定值 可连续调节

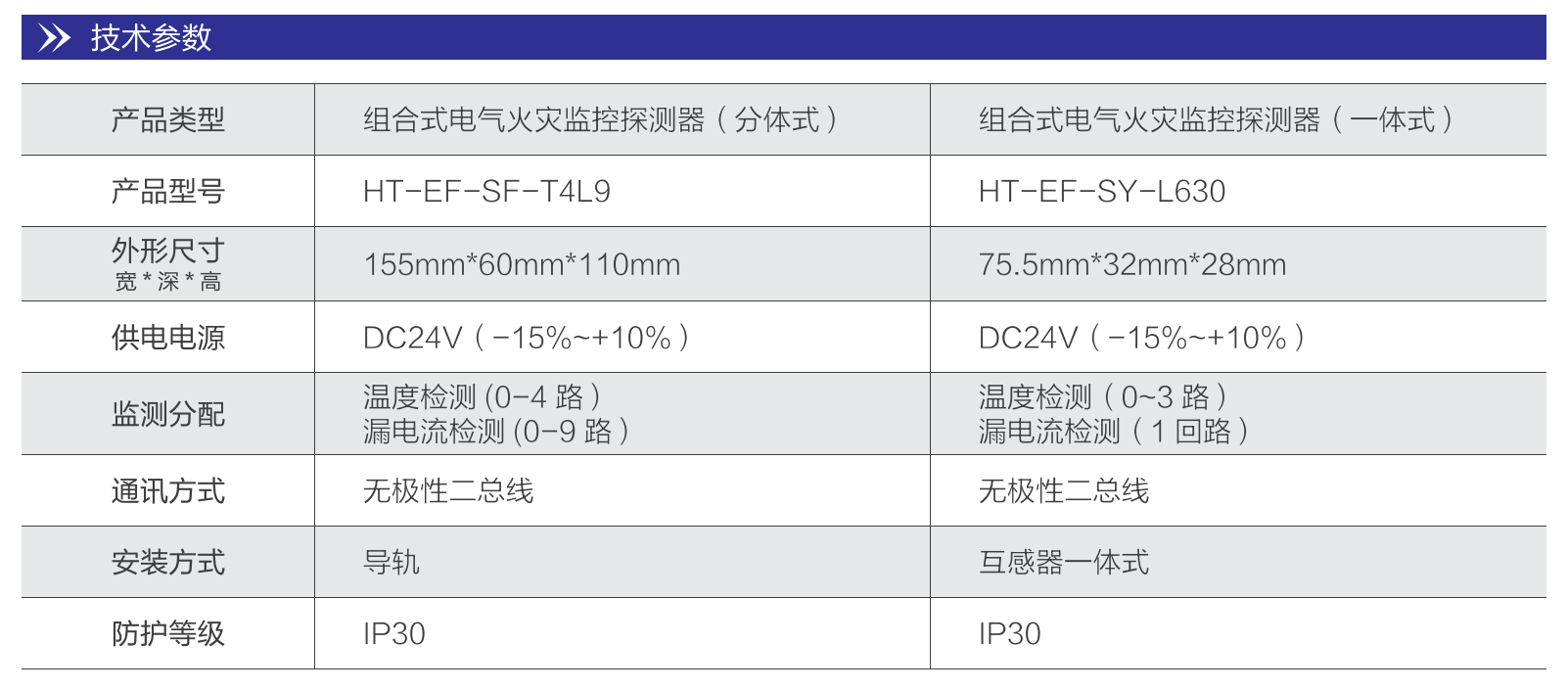

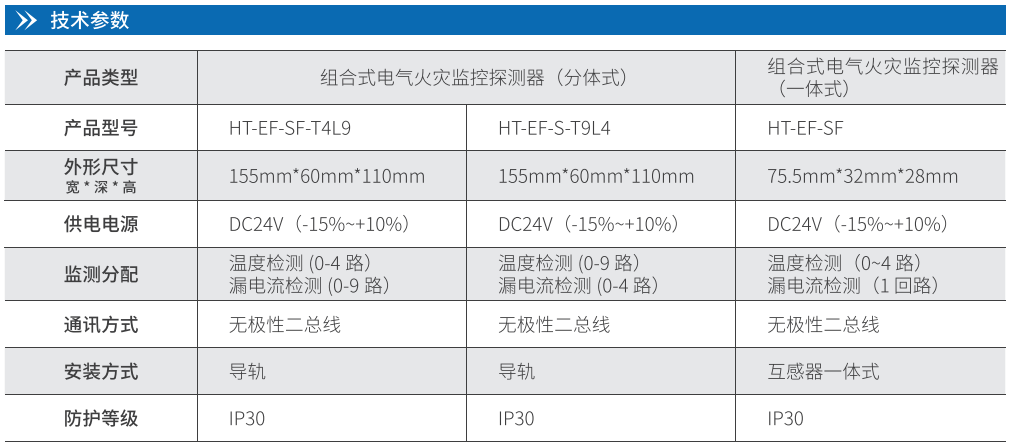

技术参数

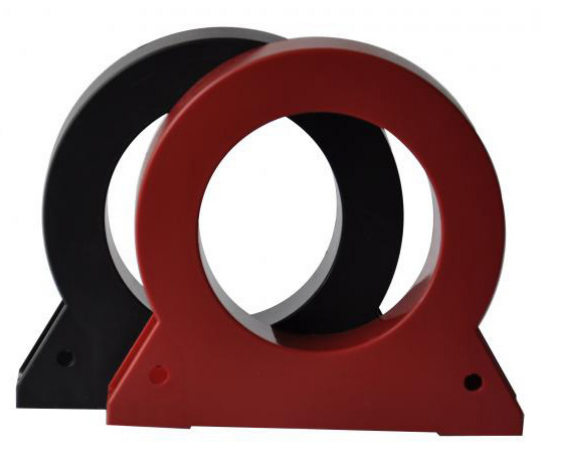

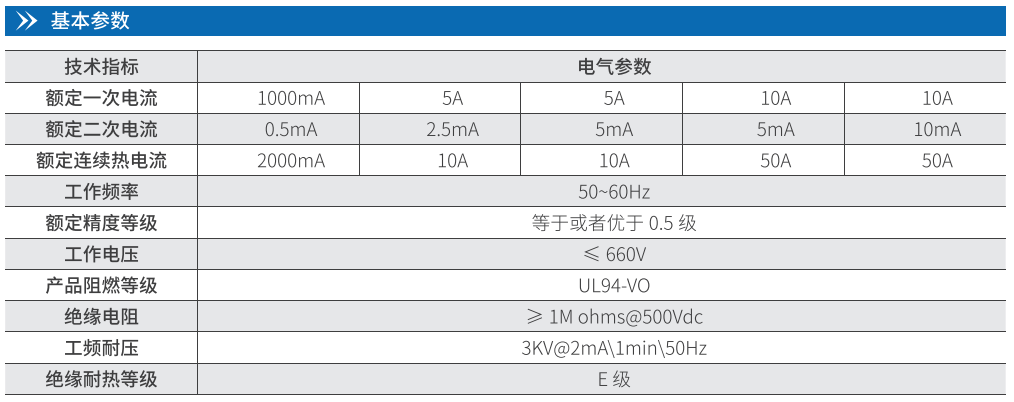

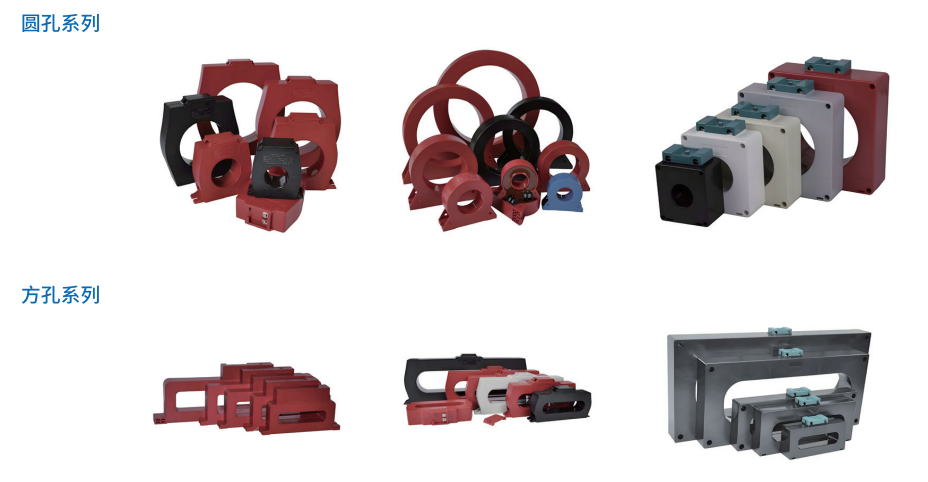

剩余电流互感器
技术特点
(1)精度高：精度0.5/1.0/3级可选
(2)平衡特性优：可满足探测器报警阈值20mA 要求
(3)外形美观：紧凑设计，体型小巧，施工方便
选型说明
(1)电缆适用圆孔系列，母排适用矩形孔系列
(2)一体式探测器模块默认配接513系列互感器
(3)分体式探测器模块可配接多个系列互感器

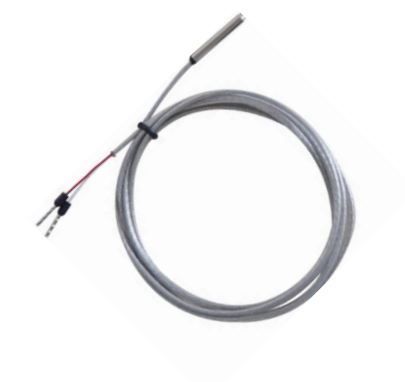

PT100 温度传感器
技术特点
(1)体积小巧，安装简单。
(2)热响应时间少，反应灵敏。
(3)防水防潮。
基本参数
温度范围：0~200℃
测量精度：±0.3℃
引线材质：可定制
引线长度：100cm (可定制)
引出线缆：二线制

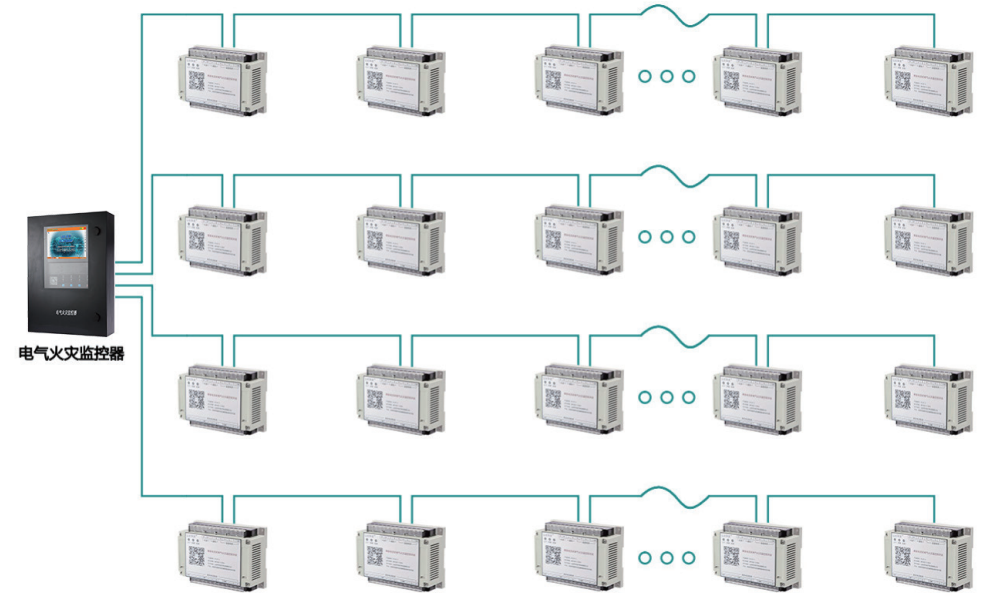

系统设计图例

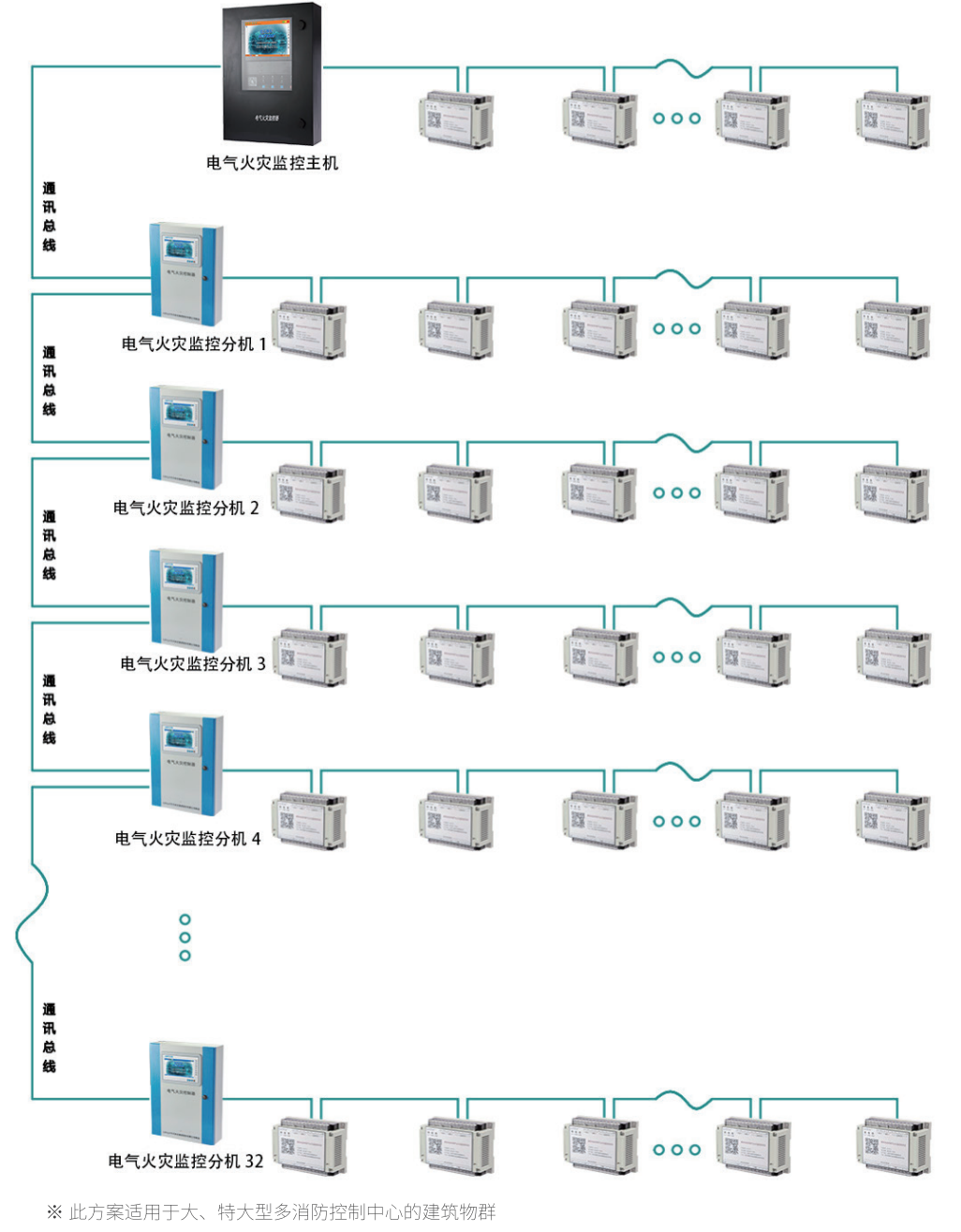

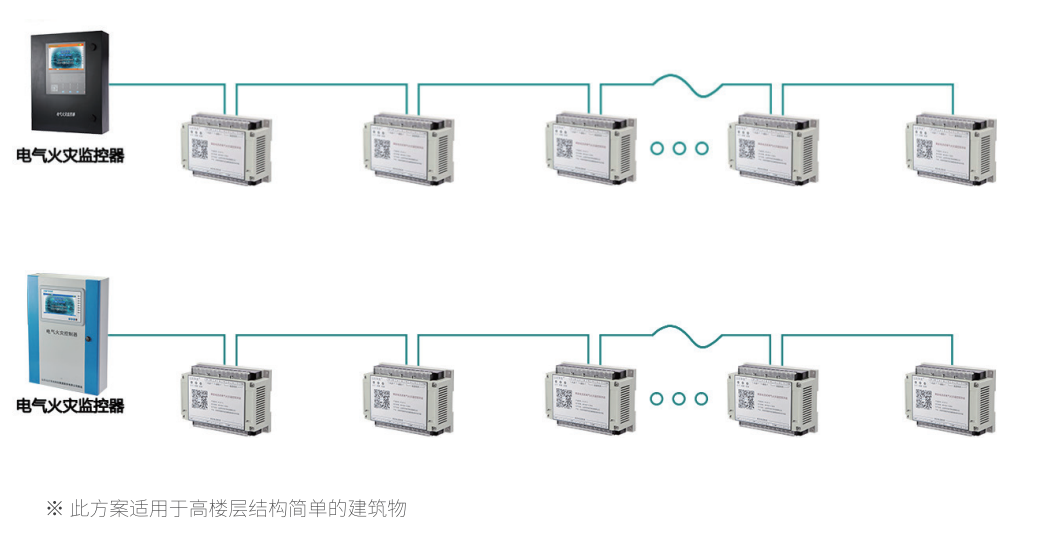

方案一

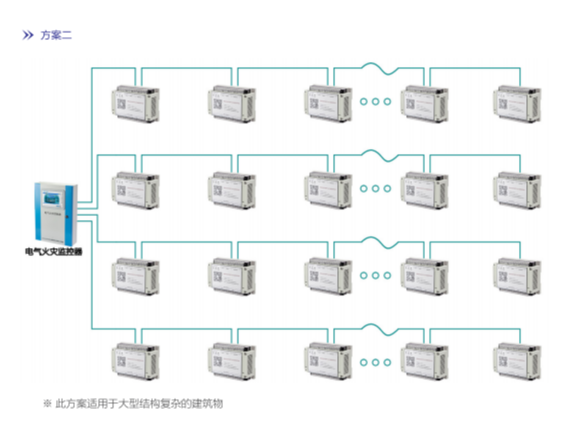

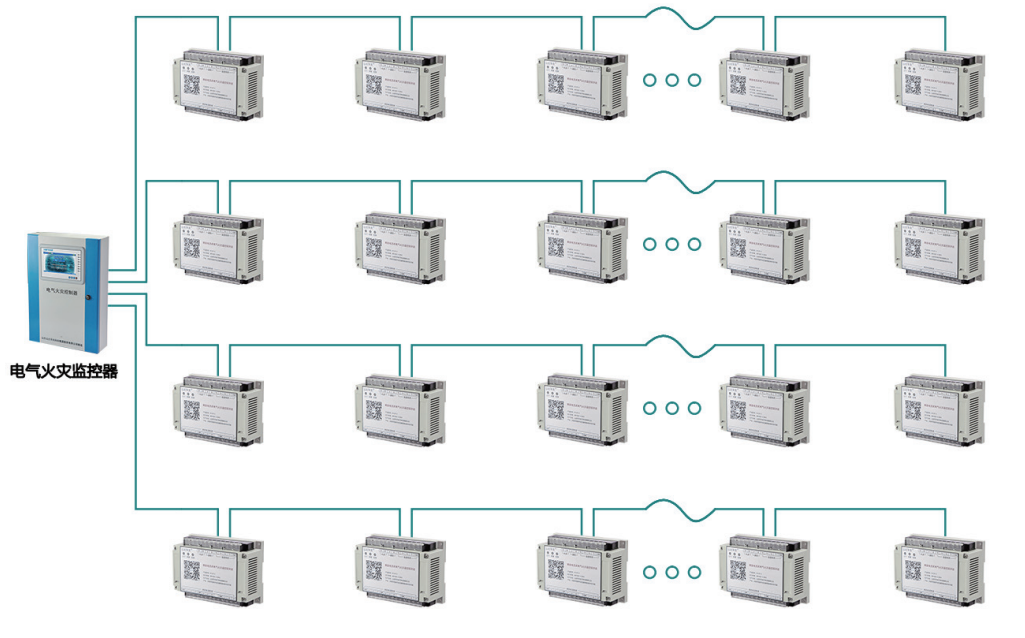

方案二
方案三

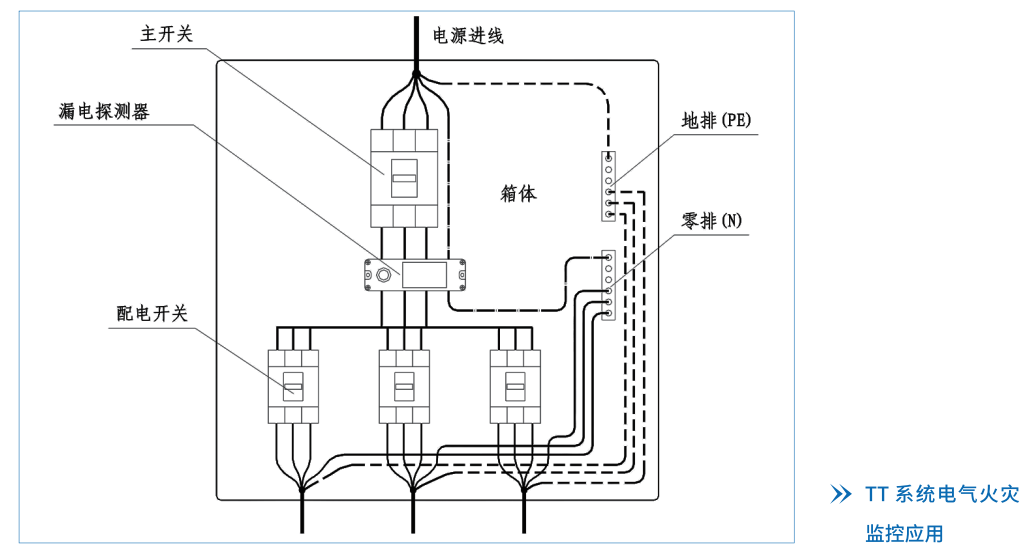

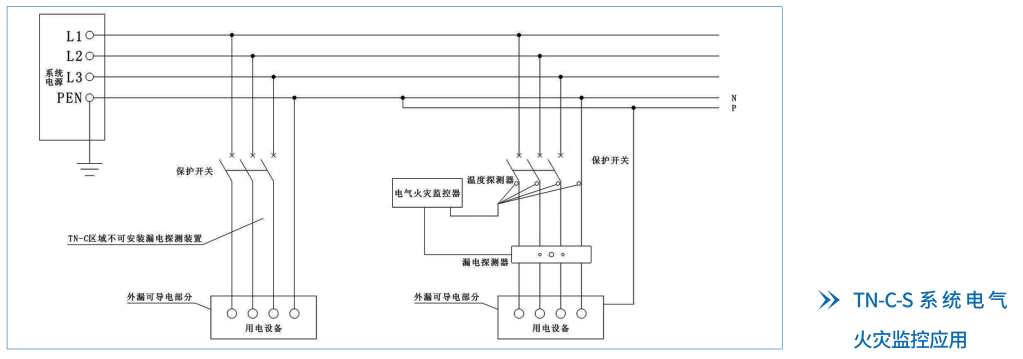

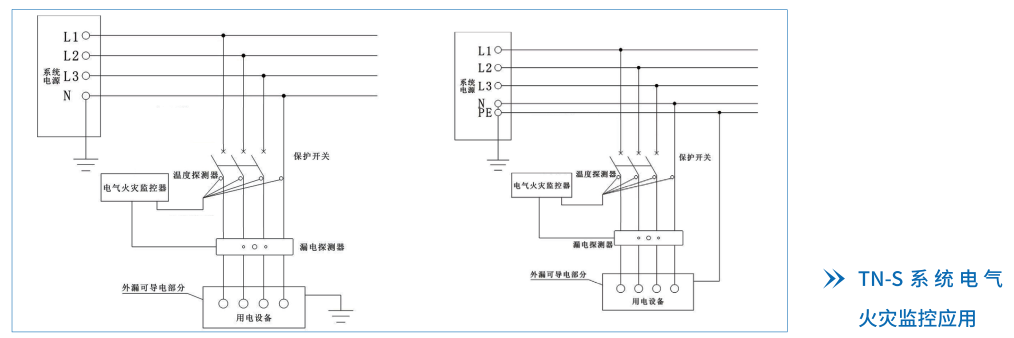

典型配电箱接线要求
布线要求
1.电气火灾监控系统的导线选择、线路敷设、接地电阻，应与火灾自动报警系统的要求相同。
2.系统总线宜采用WDZN-RVS-2×线径(与24V电源线同敷设时)或WDZN-RVSP-2×线径(与220V线缆同敷设时)。
3.传输线路应采用金属管、可挠(金属)电气导管、B1级以上的钢性塑料管或封闭式线槽。
4.与电力、照明合用竖井时，应与配电线路电缆分别布置在竖井的两侧。
5.合用线槽时，不同电压等级的线缆应有隔板分隔。
6.宜采用红蓝或红黑两种不同颜色的导线，正极为红色，负极为蓝色或黑色。
