产品概述

  直流屏（智能免维护直流电源屏）是电力系统中的关键直流供电设备，主要用于为控制回路、继电保护、事故照明等重要负荷提供稳定可靠的直流电源。其核心作用在于保障变电站、发电厂等场所在交流电源中断时，仍能维持关键操作的连续运行，确保电网安全。

  该设备具有高可靠性与独立性的突出特点，不依赖于厂用电或电网运行方式。当交流电源发生故障时，直流屏能够通过内置蓄电池组无缝切换为后备电源，持续为继电保护装置、断路器分合闸等关键功能供电，保障电力系统安全不间断运行。

  直流屏通常由由充电模块单元、蓄电池组、监控管理单元、直流馈电单元、及绝缘监测单元等组成。广泛应用于中小型发电厂、水电站、各类变电站，以及石化、矿山、铁路等需要使用直流电源的工业领域，主要为开关分合闸操作、二次回路中的仪器仪表、继电保护系统及事故照明等提供可靠的直流电源支持。

  产品特点

1.操作便捷：采用高清LCD屏幕，支持全中文菜单显示，配备声光报警系统，界面设计人性化，操作简单明了。

2.安全耐用：采用模块化设计，具备可靠的电气绝缘措施与冗余配置，内置高耐冲击硅链，系统稳定性与安全性显著提升。

3.配置灵活：支持母线绝缘电阻监测，提供4路可自定义开关量输入监测、1路故障输出常开节点，并可灵活选配单体电池检测模块、支路检测模块、开关量输入输出模块等，适应多样化的系统集成需求。

4.智能调节：内置环境温度传感器，可实时监测环境温度，并依据温度变化自动对电池充电电压进行补偿，有效延长电池使用寿命。

  工作原理

直流屏系统根据交流电源的供应状态，主要分为三种运行模式，以确保直流供电的连续性与可靠性：

   1.正常运行模式（交流供电正常）

  当交流输入正常时，整流模块将交流电转换为直流电，一方面为连接的直流负载设备供电，另一方面同时对蓄电池组进行充电，使蓄电池保持在满电备用状态。

   2.后备运行模式（交流电源故障）

​

  若交流电发生中断，整流模块停止工作。此时系统自动转由蓄电池组直接向负载供电，实现不间断的直流电源输出，从而保障关键设备持续运行。

   3.应对大电流冲击（如断路器合闸）

​

  当遇到瞬时大电流需求时，系统采用整流模块+蓄电池组并联供电的方式，共同提供所需的高额功率，以防止直流母线电压出现大幅跌落。

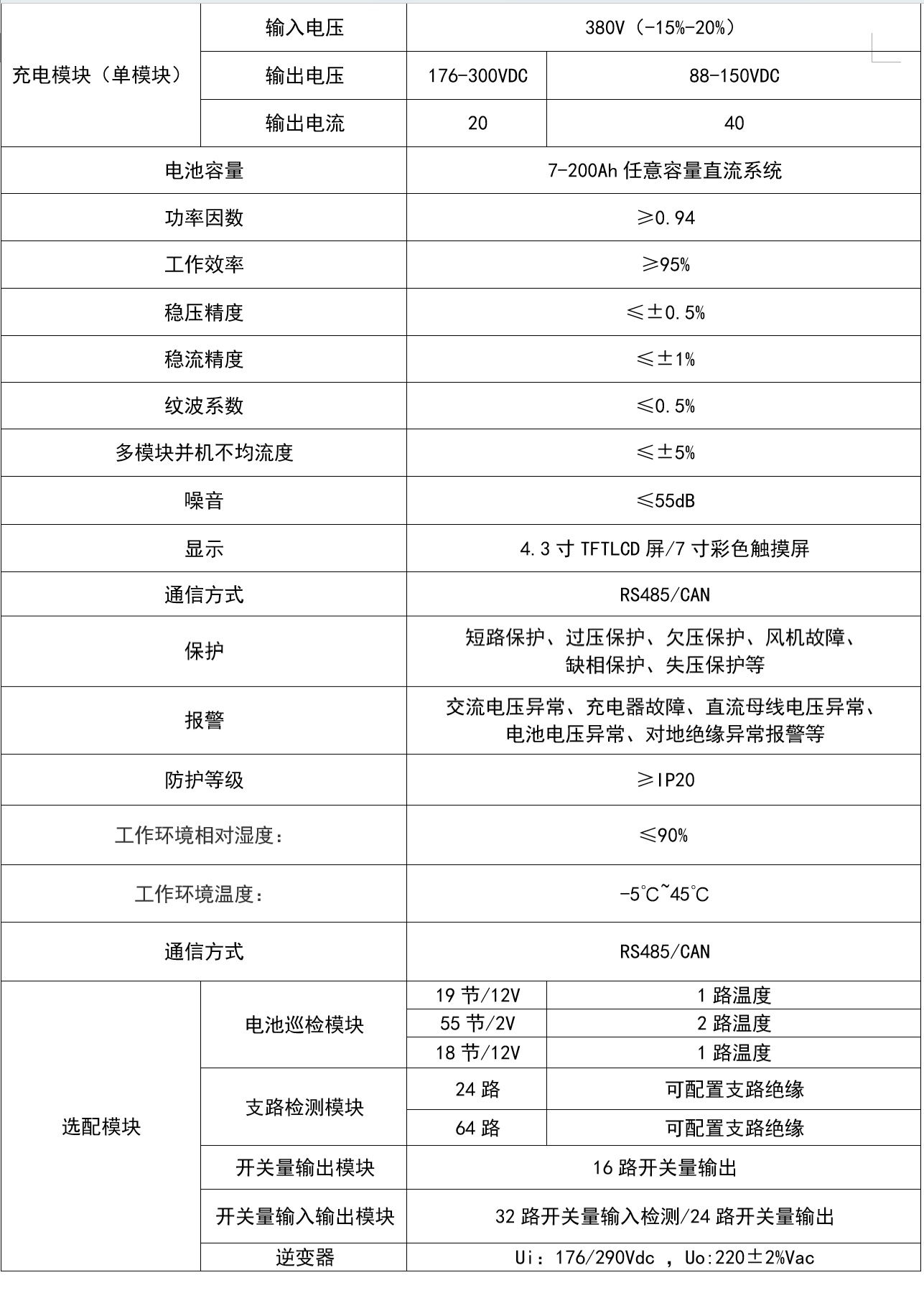

  参数配置表
